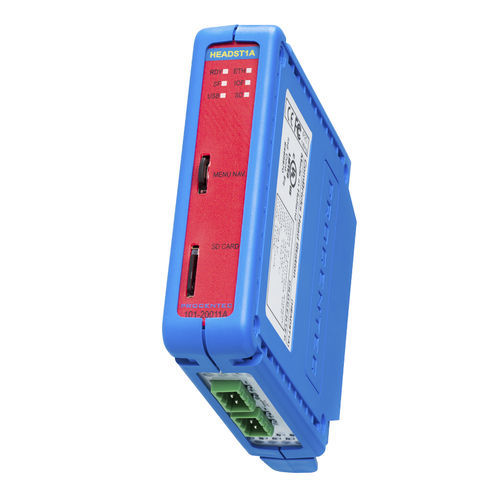

Módulo de vigilancia de potencia 101-20011C

para servidorde procesoEthernet

La Head Station es el elemento principal de los ComBricks y debe insertarse en la ranura más a la izquierda del zócalo fijo de la placa base. Programa la interacción entre todos los módulos y proporciona almacenamiento de datos y una interfaz Ethernet para el usuario. El tipo 1C es un tipo mejorado que contiene un núcleo ProfiTrace para la supervisión de 4 redes PROFIBUS y un servidor web avanzado para el mantenimiento remoto permanente de la instalación PROFIBUS a través de Ethernet (el hardware es idéntico al del tipo 1A). Para la monitorización se necesitan módulos repetidores o módulos esclavos que proporcionen telegramas PROFIBUS en la red backplane. A través del paquete de software ProfiTrace 2 se pueden transmitir directamente etiquetas OPC desde la Head Station tipo 1C. ProfiTrace 2 funcionará con todas las funciones de supervisión y el usuario podrá beneficiarse de sus características. La estación principal suministra alimentación a todos los módulos a través de su fuente de alimentación redundante. General 32 (10 módulos repetidores colocados en las 10 primeras ranuras) Fuente de alimentación redundante soporte para tarjetas uSD de 32 GB (SD y SDHC) Conector USB para actualizaciones de firmware Ethernet velocidad de enlace de 10 / 100 Mbps Protocolos: HTTP, FTP, SMTP, TELNET, SNMP, CommDTM Conector Ethernet: RJ-45 Longitud del cable Ethernet: máx. 100m Dirección MAC Ethernet: 9C.B2.06.xx.xx.xx (etiqueta en el lateral de la estación principal) Dirección IP Ethernet por defecto después de reiniciar/comprar: 192.168.1.254 Conexiones Ethernet: 20 clientes de servidor web simultáneos
