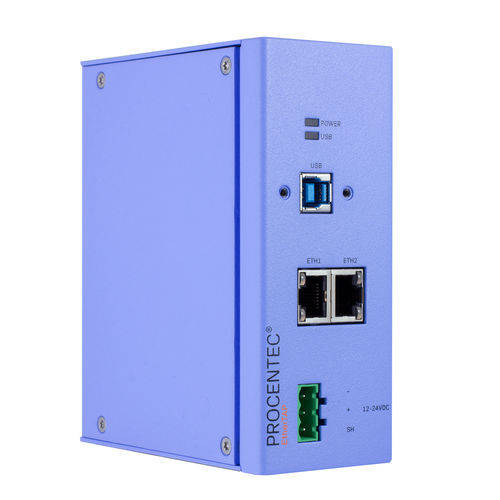

Aparato de vigilancia de alarma 513-20011A

de mercurioEthernetPROFINET

EtherTAP2 permite la monitorización pasiva del tráfico de Ethernet industrial. Reduce el equipo necesario para el análisis de la red, ya que sólo se utiliza un Atlas, Mercurio o PC y un EtherTAP2. Diagnóstico pasivo Tiempo de ciclo por dispositivo Fluctuación de mensajes positiva y negativa Número de paquetes perdidos Activación de alarmas La función EtherTAP - Análisis de mensajes permite realizar un análisis en profundidad del tráfico PROFINET colocando un EtherTAP entre los dispositivos que intercambian tráfico PROFINET (normalmente entre un controlador y el primer conmutador). Para que el tapping esté disponible asegúrese de tener: Una licencia correcta Un EtherTAP colocado entre dos dispositivos que se comunican a través de PROFINET Una medición en ejecución Vista general de la red y detalles de los dispositivos Al hacer clic en el mosaico del panel de control, puede leer cuatro tipos de datos: El tiempo de ciclo por dispositivo Los dispositivos PROFINET envían datos de forma muy periódica, lo que se denomina tiempos de ciclo. Los tiempos de ciclo se definen en milisegundos. Jitter de mensaje positivo y negativo como porcentaje del tiempo de ciclo El jitter es la desviación de un mensaje respecto al tiempo de ciclo previsto. Ejemplo: si un dispositivo envía un mensaje cada 4 ms, un retraso de 4 ms adicionales supone una fluctuación del 100%. Si el mensaje se adelanta 1 ms, la fluctuación es del 25%. Tanto los mensajes que se adelantan como los que se retrasan se notifican en porcentajes absolutos.
