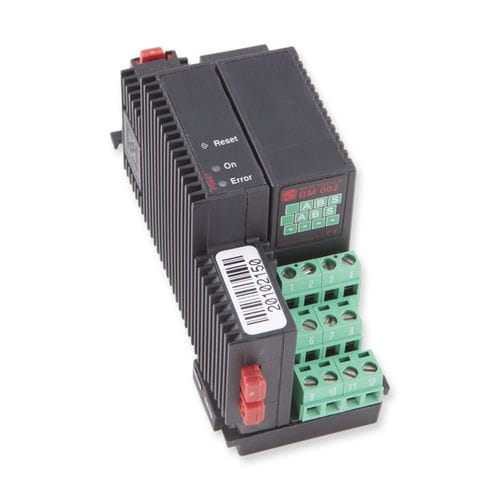

Módulo de interfaz RS-485 PD667

PROFIBUSProfibus-DPde potencia

Profibus DP-V0 Características esenciales Maestro - Interfaz RS485 para Profibus - Interfaz Light-Link para P-NET - Autocomprobación interna avanzada - Amplio rango de alimentación - Amplio rango de temperatura - LED de encendido - LED de indicación de error La interfaz maestra PD 667 Profibus DP ofrece un medio sencillo para utilizar dispositivos Profibus dentro de un sistema de control P-NET. Esto abre la posibilidad de integrar dispositivos que sólo están disponibles con una interfaz Profibus DP, sin problemas en un sistema P-NET. Utiliza un módulo base BM 002. Comunicación El módulo PD 667 contiene una interfaz RS485 para Profibus y una interfaz Light-Link para P-NET. Todo el intercambio de datos con los esclavos Profibus se realiza a/desde las matrices de memoria del PD 667. Los dispositivos P-NET de la red pueden leer o escribir en estas áreas y, al hacerlo, leer datos de los esclavos Profibus o enviarles comandos. Limitaciones El PD 667 implementa las características esenciales de la funcionalidad maestra de Profibus DP V0 para permitir la comunicación bidireccional entre dos tipos de bus de campo. Las principales limitaciones son: No hay multimaster, no hay procedimientos de manejo de tokens, máx. 19200 bps, máximo 8 esclavos, sin sincronización y congelación, sin grupo de esclavos, sin suministro de 5 voltios para la terminación. Configuración El módulo en sí no requiere ninguna programación. Los ajustes de la red Profibus y las configuraciones de los esclavos se introducen en una tabla a través de VIGO. El PD 667 soporta (por esclavo Profibus) 0..244 bytes de entrada 0..244 bytes de salida Consistencia total de datos Esclavos de entrada y salida / Esclavos sólo de entrada / Esclavos sólo de salida Datos de diagnóstico, automáticamente y a petición Señal para nuevos datos / nuevos datos de diagnóstico disponibles Estado del protocolo.
