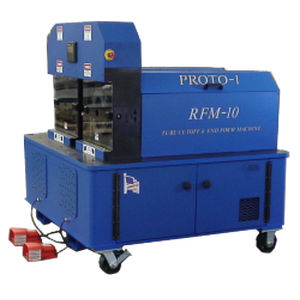

Formadora de extremos de tubo RFM-10

de metalCNC

DESCRIPCIÓN: La RFM-10 es una máquina formadora de extremos rotativos y cortadora de tubos para tubos de 1.5"- 10.0" de diámetro. La máquina tiene capacidad para cortar tubos de hasta 5.0". Nuestro RFM-10 es líder en la industria de la tecnología de corte de tubos y ofrece un corte rápido y sin virutas después de la curvatura. El RFM-10 puede manejar los materiales más resistentes como el titanio y el inconel. Aplicaciones de la forma final RFM-10 de Proto-1: reducción de tubos, ranurado, perforado, rebordeado, moleteado, acampanado, entallado, reborde grande y bola normativa. Especificaciones Diámetro del tubo: 1.5" - 10.0" Pared del tubo: 0.020" - 0.120" Duración del ciclo: 4-13 segundos, dependiendo de la forma final y del tipo de material Cilindros de aire de abrazadera: (2) 8" de diámetro y 4" de carrera Cilindro de la barra de tiro: 8" de diámetro y 4" de carrera Cilindro de aire de arranque: 2" de diámetro interior y 8" de carrera para expulsar la chatarra Dimensiones para Singlehead: 75.2" de largo x 36.6" de ancho x 65.7" de alto Dimensiones para Doublehead: 76.7" de largo x 63.1" de ancho x 66.9" de alto Características Estándar Garantía: Un año a partir de la fecha de entrega Voltaje: Estándar (480v/60hz/3phase) Operación: Neumática Controles: Allen Bradley PLC Pantalla operativa: Pantalla táctil Allen Bradley HMI Color de la pintura: Proto-1 azul Inicio de ciclo: Pedal de pie Tecnología FAST Características de seguridad Punto de bloqueo neumático Interruptor de identificación de RF en la(s) campana(s) Punto de bloqueo eléctrico Protector lexan delantero con llave de enclavamiento Opcional Modelo de doble cabezal disponible para diferentes operaciones o tamaños de tubo Accesorio de desbarbado para el acabado final antes/después del proceso (sólo de un cabezal) Acoplamiento de leva para permitir que la máquina forme tubos desde 1.5" hasta 5/8" Servoactuador eléctrico Exlar para un ajuste rápido y preciso Máquina disponible en versión hidráulica si el consumo de aire es un problema
