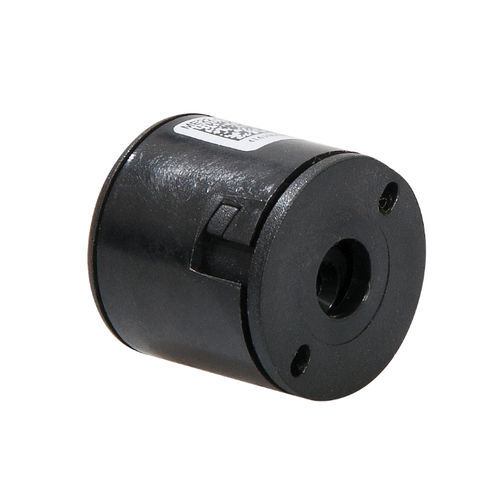

Encoder de ángulo incremental ME 22óptico
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- incremental
- Tecnología
- óptico
- Frecuencia de salida
60 kHz
- Temperatura de proceso
Mín.: -20 °C
(-4 °F)Máx.: 85 °C
(185 °F)
Descripción
El ME22 es un encóder óptico de eje hueco fiable y de bajo coste que puede fijarse rápida y
en ejes de motor de distintos tamaños.
El encóder proporciona dos salidas de onda cuadrada en cuadratura (90 grados de fase desplazada) para
información de conteo y dirección.
La resolución del codificador viene determinada por el número de recuentos por revolución (CPR).
La alimentación y la señalización se realizan mediante un conector Molex de 5 pines.
Características
- Tamaño reducido: 22,0 mm de diámetro x 21,9 mm de longitud.
- Montaje rápido y sencillo sin tocar componentes sensibles
- Canales de salida: 2 (cuadratura)
- Alimentación: 5 VDC
- Tipo de salida: Compatible con TTL
- Circuito de salida: pull-up
- Resolución hasta 360 RCP (cuentas por révolución)
- Diámetro máximo del eje: 9,525 mm (3/8")
- Cumple la directiva de la UE 2011/65/EU (RoHS)
---
