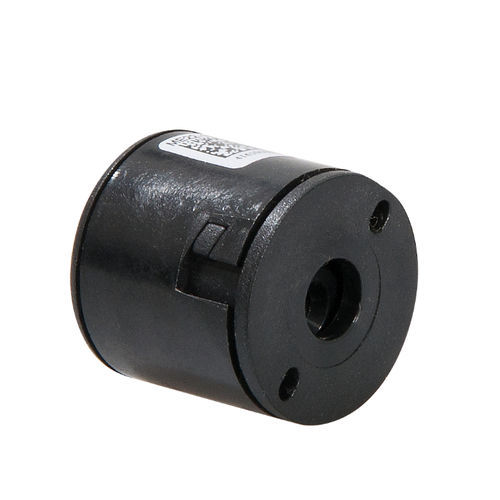

Encoder de ángulo incremental MEC 22óptico
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- incremental
- Tecnología
- óptico
- Temperatura de proceso
Mín.: -20 °C
(-4 °F)Máx.: 85 °C
(185 °F)
Descripción
El MEC22 es un encóder óptico de eje hueco de alta resolución que puede fijarse rápida y fácilmente en ejes de motor de distintos tamaños.
El encóder proporciona dos salidas de onda cuadrada en cuadratura (desfasadas 90 grados) para información de recuento y dirección y un canal de índice (un puise por révolución).
La resolución del codificador viene determinada por el número de recuentos por revolución (CPR).
La alimentación y la señalización se realizan mediante un conector Molex de 5 pines.
Características
- Dimensiones reducidas: 22,0 mm de diámetro x 21,9 mm de longitud.
- Montaje rápido y sencillo sin tocar componentes sensibles
- Salida de cuadratura de dos canales (A / B)
- Salida de cuadratura de dos canales con índice puise (A - / B /1)
- Alimentación 5 VDC
- Tipo de salida: Compatible TTL
- Circuito de salida: pull-up
- Resolución hasta 2048 RCP (cuentas por révolución)
- Diámetro máximo del eje: 9,525 mm (3/8")
- Cumple la directiva 2002/95/EG de la UE (RoHS)
---
