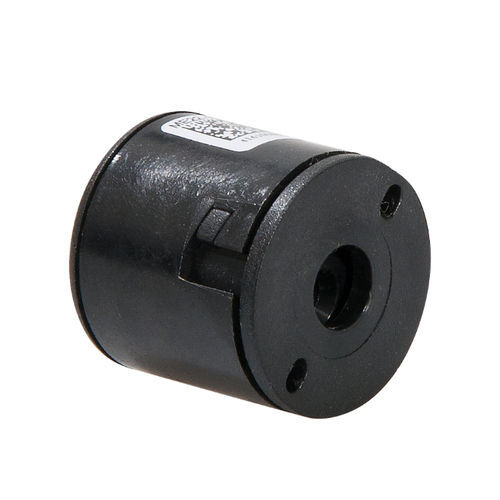

Encoder de ángulo incremental MEC 22HRóptico
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- incremental
- Tecnología
- óptico
- Temperatura de proceso
Máx.: 85 °C
(185 °F)Mín.: -20 °C
(-4 °F)
Descripción
El MEC22HR es un encóder óptico de eje hueco de alta resolución que puede fijarse rápida y
rápida y fácilmente en ejes de motor de diferentes tamaños.
El codificador proporciona dos salidas de onda cuadrada en cuadratura (desfasadas 90 grados) para información de conteo y dirección, y un canal de índice (una señal por revolución)
de conteo y dirección y un canal de índice (una pulsación por revolución).
La resolución del codificador viene determinada por el número de recuentos por revolución (CPR).
La alimentación y la señalización se realizan mediante un conector Molex de 6 pines.
Características
- Tamaño reducido: 22,0 mm de diámetro x 21,9 mm de longitud.
- Montaje rápido y sencillo sin tocar componentes sensibles
- Salida de cuadratura de dos canales (A / B)
- Salida de cuadratura de dos canales con índice puise (A / B /1)
- Alimentación 5 VDC
- Tipo de salida: Compatible TTL
- Circuito de salida: pull-up
- Resolución hasta 8192 RCP (cuentas por révolución)
- Diámetro máximo del eje: 8,0 mm
- Cumple la directiva de la UE 2011/65/EU (RoHS)
---
