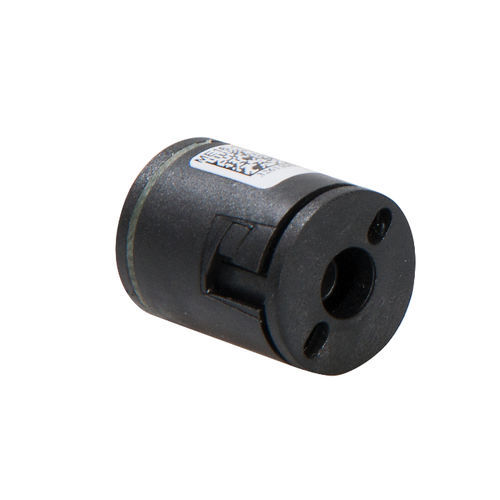

Encoder de ángulo incremental MEM 16 IE

magnético5 V CC

El MEM 16 es un encóder magnético incrémental. Es un codificador de eje hueco fiable y de bajo coste que puede fijarse rápida y fácilmente en ejes de motor de diferentes tamaños. El encóder se ha desarrollado para motores sin escobillas, aplicaciones de realimentación del motor y control de velocidad rotacional control de velocidad. El MEM 16 es un sistema en tiempo real para aplicaciones de alta velocidad y entornos difíciles entornos difíciles. El encóder proporciona dos salidas de onda cuadrada en cuadratura (desfasadas 90 grados) para información de conteo y dirección información de conteo y dirección. La resolución del codificador viene determinada por el número de recuentos por révolución (CPR). La alimentación es de 5 V. La alimentación y la señalización se realizan mediante un conector Molex de 4 pines. Características ♦ Tamaño reducido: 16,0 mm de diámetro x 22,6 mm de longitud - Montaje rápido y sencillo - Canales de salida: 2 (cuadratura) ♦ Alimentación: 5 VDC. ♦ Resolución de hasta 1024 RCP (recuentos por révolución) - Tipo de salida: Compatible TTL - Frecuencia hasta 500 kHz - Velocidad de rotación hasta 100.000 rpm * Diámetro máximo del eje: 3.175 mm (1/8") cumple la directiva 2011/65/EG de la UE (RoHS)
