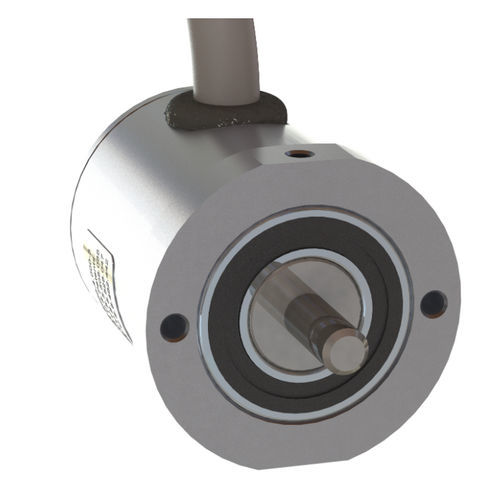

Encoder de ángulo incremental MEHR 25 KópticoLine DriverIP65
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- incremental
- Tecnología
- óptico
- Señal de salida
- Line Driver
- Nivel de protección
- IP65
- Frecuencia de salida
500 kHz
- Temperatura de proceso
Máx.: 85 °C
(185 °F)Mín.: -20 °C
(-4 °F)
Descripción
El MEHR25 es un codificador óptico de alta resolución. Está disponible como encoder de eje o eje hueco
para diferentes tamaños de ejes de motor.
El codificador proporciona dos señales de salida de onda cuadrada diferencial (en cuadratura 90 grados
de fase) para información de conteo y dirección y un canal de índice (una señal por
révolution).
La resolución del codificador viene determinada por el número de recuentos por revolución (CPR).
La alimentación y la señalización se realizan mediante un cable blindado de 4x2x0,14mm2 con extremos estañados.
Características
♦ Tamaño reducido: 28,0 mm de diámetro x 31,8 mm de longitud
♦ Montaje rápido y sencillo
♦ Salida de controlador de línea diferencial de tres canales
canal A+, A-, B+, B-, l+, I-
♦ Fuente de alimentación: 5 VDC
♦ Tipo de salida: Compatible TTL
r Máx. capacidad de accionamiento de salida de 50 mA
♦ Resolución de hasta 12.000 RCP
" Diámetro máximo del eje: 6,0 mm
♦ Cumple la directiva de la UE 2011/65/UE (RoHS)
♦ Clase de protección IP65
---
