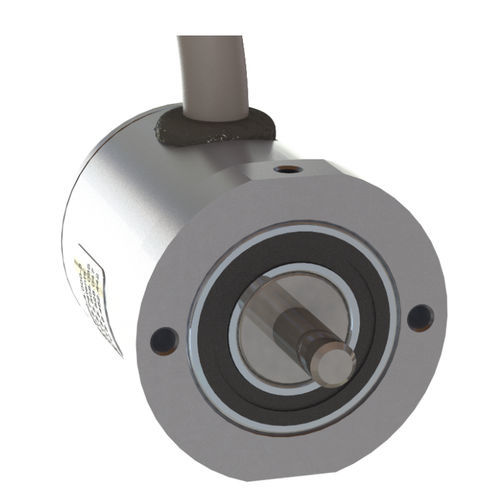

Encoder de ángulo incremental MEM 25 K

magnético

El MEM 25 es un encóder magnético incrémental. Es un encóder de eje hueco fiable que puede fijarse rápida y fácilmente en ejes de motor de diferentes tamaños. El encóder se ha desarrollado para motores sin escobillas, aplicaciones de realimentación del motor y control de velocidad de rotación control de velocidad. El MEM 25 es un sistema en tiempo real para aplicaciones de alta velocidad y entornos difíciles entornos difíciles. El encóder proporciona dos salidas de onda cuadrada en cuadratura (desfasadas 90 grados) para información de conteo y dirección y un canal de índice (un puise por révolution). La resolución del codificador viene determinada por el número de recuentos por révolución (CPR). Opcionalmente, el codificador también está disponible con señales de conmutación UVW (1, 2 ó 4 pares de polos). La fuente de alimentación puede seleccionarse en una amplia gama de tensiones (de 5 V a 30 V). La fuente de alimentación y los signais se suministran mediante un cable blindado de 3x2x0,14mm2 con extremos estañados. Características ♦ Canales de salida: - 2 (cuadratura) + 1 canal índice opcionalmente: - Signais de conmutación UVW ♦ Tipo de salida: Compatible TTL o compatible HTL ♦ Resolución: hasta 1024 RCP (cuentas por révolución) opcionalmente: hasta 4 pares de polos ♦ Alimentación: 5-30 VDC clase de protección IP65 ♦ Diámetro máximo del eje: 6 mm cumple con la directiva europea 2011/65/EG (RoHS)
