Caudalímetro para instalación en pared
por ultrasonidosvolumétricopara líquido

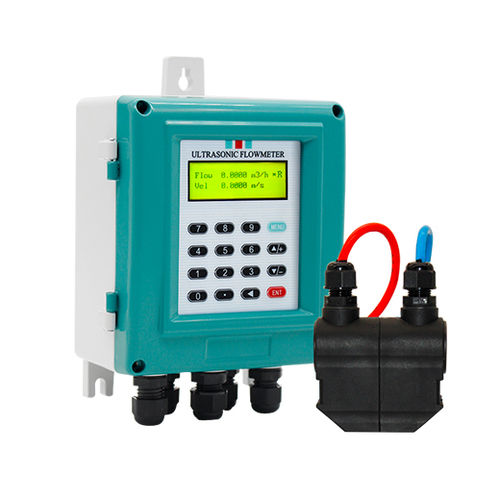

Caudalímetro para instalación en pared - Q&T Instruments - por ultrasonidos / volumétrico / para líquido
Caudalímetro para instalación en pared - Q&T Instruments - por ultrasonidos / volumétrico / para líquido
Caudalímetro para instalación en pared - Q&T Instruments - por ultrasonidos / volumétrico / para líquido - imagen - 2
Caudalímetro para instalación en pared - Q&T Instruments - por ultrasonidos / volumétrico / para líquido - imagen - 3
Caudalímetro para instalación en pared - Q&T Instruments - por ultrasonidos / volumétrico / para líquido - imagen - 4
Caudalímetro para instalación en pared - Q&T Instruments - por ultrasonidos / volumétrico / para líquido - imagen - 5
Caudalímetro para instalación en pared - Q&T Instruments - por ultrasonidos / volumétrico / para líquido - imagen - 6
Añadir a mis favoritos
Añadir al comparador


Características

Tecnología
por ultrasonidos
Tipo
volumétrico
Fluido
para líquido
Diámetro del tubo
DN100 - 4", DN50 - 2", DN80 - 3", DN40 - 1"1/2, DN15 - 1/2"
Montaje
clamp-on, para instalación en pared
Comunicación
4-20 mA, RS485, Modbus
Tensión de alimentación
24 Vcc, 220 V CA
Tipo de protección
IP65, IP68
Aplicaciones
industrial, para la industria farmacéutica, para tratamiento de aguas, para la industria agroalimentaria, para la industria petroquímica
Otras características
con pantalla LCD
Temperatura de proceso

Mín.: -30 °C
(-22 °F)

Máx.: 160 °C
(320 °F)

Precisión

1 %

Descripción

El caudalímetro ultrasónico de montaje en pared está diseñado para medir la velocidad del líquido dentro de un conducto cerrado. Los transductores son del tipo sin contacto y con abrazadera, lo que proporciona ventajas de funcionamiento sin incrustaciones y de fácil instalación. Principio de funcionamiento del caudalímetro ultrasónico de montaje en pared: El caudalímetro funciona transmitiendo y recibiendo alternativamente una ráfaga de energía sonora de frecuencia modulada entre los dos transductores y midiendo el tiempo de tránsito que tarda el sonido en viajar entre los dos transductores. La diferencia en el tiempo de tránsito medido está directa y exactamente relacionada con la velocidad del líquido en la tubería. Ventajas y Desventajas del Medidor de Flujo Ultrasónico Tipo Pared 1: Máxima estabilidad del punto cero y medición precisa incluso de las velocidades de flujo más bajas 2: Máxima precisión gracias a los transductores y transmisores ultrasónicos calibrados individualmente 3: Un caudalímetro para todas las aplicaciones 4: Sin necesidad de mantenimiento 5: Máxima seguridad del proceso El medidor de flujo ultrasónico de montaje en pared es un medidor de flujo de alta fiabilidad, ampliamente utilizado en la industria petrolera, química, alimentaria, eléctrica, de suministro de agua y de drenaje, etc. Requisitos de instalación del medidor de flujo ultrasónico de montaje en pared El estado de la tubería para medir el flujo afectará en gran medida la precisión de la medición, la ubicación de la instalación del detector debe ser seleccionada en un lugar que cumpla con las siguientes condiciones: 1. Se debe asegurar que la sección recta de la tubería donde se instala la sonda es: 10D en el lado de aguas arriba (D es el diámetro de la tubería), 5D o más en el lado de aguas abajo, y no debe haber factores que perturben el fluido (como bombas, válvulas, estranguladores, etc.)

---
