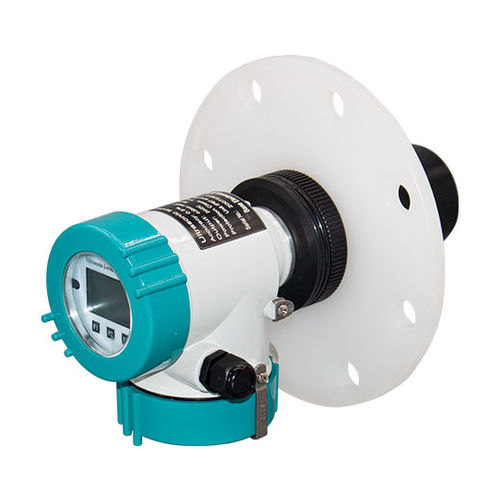

Contador digital

por ultrasonidos4-20 mAIP68

El medidor de nivel ultrasónico de brida se basa en el principio de tiempo de vuelo. Un sensor emite pulsos ultrasónicos, la superficie del medio refleja la señal y el sensor la detecta de nuevo. El tiempo de vuelo de la señal ultrasónica reflejada es directamente proporcional a la distancia recorrida. Con la geometría conocida del tanque se puede calcular el nivel. Ventajas del medidor de nivel ultrasónico de brida Medición sin contacto y sin mantenimiento. Medición no afectada por las propiedades del medio, como el valor de CC o la densidad. Calibración sin llenado ni descarga. Efecto de autolimpieza debido a la vibración del diafragma del sensor. Aplicación del medidor de nivel ultrasónico con brida El medidor de nivel ultrasónico de brida con sensores de nivel ultrasónico proporciona una medición de nivel continua, sin contacto y sin necesidad de mantenimiento de fluidos, pastas, lodos y materiales a granel en polvo o gruesos. La medición no se ve afectada por la constante dieléctrica, la densidad o la humedad y tampoco se ve afectada por las acumulaciones debido al efecto de autolimpieza de los sensores de nivel. Instalación del medidor de nivel ultrasónico con brida 1:Mantenga el transmisor de nivel ultrasónico perpendicular al líquido. 2:El transductor no debe montarse demasiado cerca de la pared del tanque, el soporte puede causar fuertes ecos falsos 3:Monte el transductor lejos de la entrada para evitar ecos falsos. 4:El transductor no debe montarse demasiado cerca de la pared del tanque, la acumulación en la pared del tanque causa ecos falsos. 5:Como se ilustra en la figura de abajo, el transductor debe montarse en la parte superior del tubo guía para evitar los ecos falsos de las turbulencias y la espuma. El tubo guía debe venir con un agujero de ventilación en la parte superior del tubo para permitir que el vapor de líquido salga del tubo.
