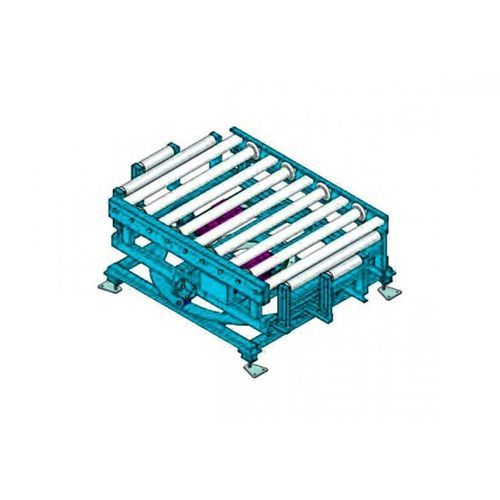

Transportador de rodillos

horizontalmotor eléctricode rodamiento

Mecanismo de giro: el mecanismo de giro adoptado en este diseño adopta el rodamiento giratorio tipo engranaje, que tiene las ventajas de estructura simple, alta precisión de giro, gran fuerza radial antiaxial y funcionamiento suave. El rodamiento giratorio tipo engranaje se coloca en el centro del bastidor inferior, el anillo exterior del rodamiento giratorio tipo engranaje está conectado fijamente con la máquina de mesa de rodillos superior, y el anillo interior está conectado fijamente con el bastidor inferior. El anillo exterior del rodamiento rotativo de engranajes es accionado por un motor reductor montado en el engranaje. Mecanismo de cambio de carga: adopta la máquina de mesa de rodillos de doble cadena, la estructura específica es la misma que la anterior. Dispositivo accesorio: soporte fotoeléctrico (detección de la posición de desaceleración de rotación, detección precisa en el lugar). Configuración de piezas adquiridas: motor reductor SEW, cadena con hangzhou donghua. Revestimiento de la superficie: cepillo de alambre de acero, papel de lija se utilizan para eliminar el óxido, lavado con ácido para eliminar la grasa. Después de fosfatar, la superficie se rocía con polvo epoxi y se hornea. El espesor de la resina oscila entre 60 m y 90 m. Φ89×3mm Rodillo de doble piñón （10A-13Z） Φ76×3mm/Φ89×3mm Guía lateral sobre rodillo Perfil lateral 125×70×15×5mm Cojinetes de la plataforma giratoria de soporte giratorio de engranaje externo Montaje del motor en el interior
