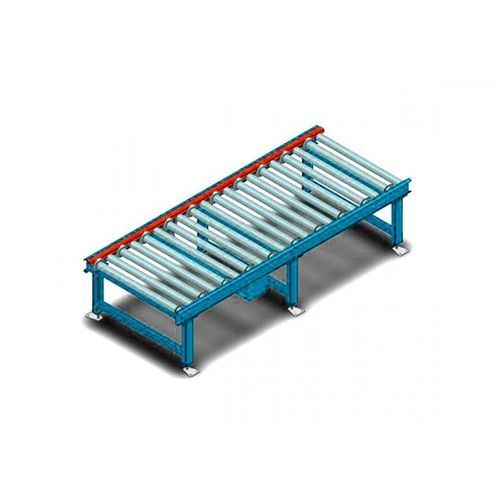

Transportador de rodillos

horizontalmotor eléctricode polvo

Mecanismo de elevación: bastidor inferior tipo soldadura con pie de ajuste de altura, el motor de desaceleración tipo base está colocado en el centro del bastidor inferior, dos ejes están conectados por el pedestal de rodamiento y el bastidor inferior en ambos lados respectivamente, dos ejes están conectados con el motor por cadena de transmisión respectivamente. Cada eje y ambos extremos están equipados con manivela de rodamiento de agujas para formar la estructura de elevación. Mecanismo de cambio de carga: adopta la máquina de cadena, la estructura específica es la misma que la anterior. Dispositivo accesorio: soporte fotoeléctrico (elevación en dos posiciones, detección en el lugar). Configuración de piezas adquiridas: motor reductor SEW, cadena para hangzhou donghua, rodamiento con asiento TR, eje ha para rodamiento Revestimiento de la superficie: cepillo de alambre de acero, papel de lija se utilizan para eliminar el óxido, lavado con ácido para eliminar la grasa. Después de fosfatar, la superficie se rocía con polvo epoxi y se hornea. El espesor de la resina oscila entre 60 m y 90 m. - Rodillo de doble piñón （10A-13Z） - Φ76×3mm/Φ89×3mm - Guía lateral sobre rodillo - Perfil lateral 125×70×15×5mm - Motorreductor serie R Longitud （mm） 850 ≤ L ≤ 8000 Altura (mm) H(min)≥380 Anchura interior B (mm) 620 ≤ B ≤ 1520 Potencia del motor P (kw) 0.37～0.75 Carga útil del transportador (kg) Max ≤1500Kg Carga útil de la paleta （Kg） Máx. ≤1200Kg
