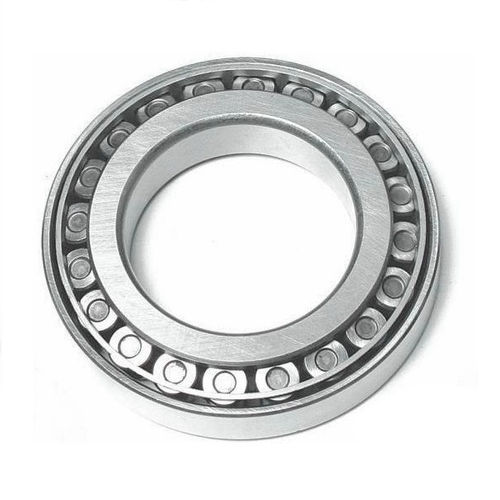

Rodamiento de rodillos cónicos M series

radialaxialde acero

Número de pieza M201047 - M201011, Rodamientos de rodillos cónicos - TS (Tapered Single) Imperial Especificaciones Serie : M201000 Número de pieza del cono : M201047 Número de pieza de la copa : M201011 Unidades de diseño : Imperial Peso del rodamiento : 0.4 Kg 0.9 libras Tipo de jaula : Acero estampado Dimensiones d - Diámetro 39.688 mm 1.5625 pulgadas D - Diámetro exterior de la copa : 73.025 mm 2.8750 pulg B - Anchura del cono 22.098 mm 0.8700 pulg C - Anchura de la copa 21.336 mm 0.8400 pulg T - Anchura del rodamiento 25.654 mm 1.0100 pulg Dimensiones del pilar y del filete R - Radio de la cara posterior del cono "para despejar "1 : 0.760 mm 0.03 pulg r - Radio de la cara posterior de la copa "para despejar "2 2.29 mm 0.090 pulg da - Diámetro de la cara frontal del cono : 48.01 mm 1.89 pulg db - Diámetro de la cara posterior del cono 45.47 mm 1.79 pulg Da - Diámetro del respaldo de la cara frontal de la copa 69.10 mm 2.74 pulgadas Db - Diámetro del respaldo de la cara posterior de la copa 64.01 mm 2.52 pulg Ab - Espacio libre de la cara frontal de la jaula : 2.8 mm 0.11 pulg Aa - Espacio libre de la cara posterior de la jaula 0 mm 0 pulg a - Posición central efectiva3 -5,8 mm -0,23 pulgadas Capacidades básicas de carga C90 - Capacidad radial dinámica (90 millones de revoluciones)4 4280 lbf 19000 N C1 - Capacidad radial dinámica (1 millón de revoluciones)5 16500 lbf 73400 N C0 - Capacidad radial estática 20000 lbf 89100 N Ca90 - Capacidad de empuje dinámico (90 millones de revoluciones)6 2440 lbf 10800 N Factores K - Factor7 : 1,76 e - Factor ISO8 : 0.33 Y - Factor ISO9 : 1,8 G1 - Factor de generación de calor (rodillo-carril) : 27,5 G2 - Factor de generación de calor (extremo del rodillo) : 15 Cg - Factor de geometría : 0,0736 Los rodamientos de rodillos cónicos son rodamientos de elementos rodantes que pueden soportar fuerzas axiales (es decir, son buenos rodamientos de empuje), así como fuerzas radiales.
