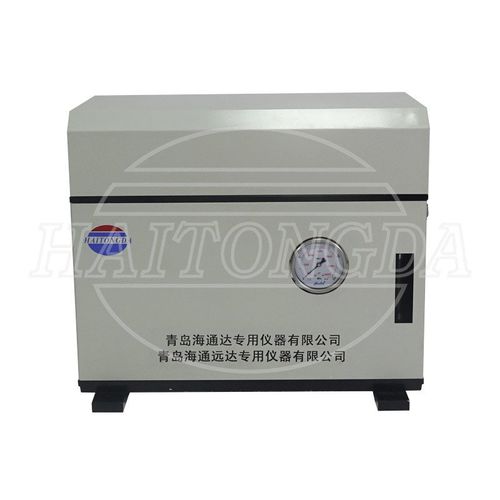

Consistometro HTD7716

El consistómetro HTHP está diseñado en estricta conformidad con el requisito de la especificación API 10, es un instrumento especial para medir el tiempo de consistencia de la lechada de cemento. La cuchilla de agitación en la celda del consistómetro HTHP se ensambla con la copa de lodo y luego se coloca en la celda de presión. La presión máxima de trabajo es de 112Mpa (16240psi) y la temperatura máxima es de 175 C (347 F). El sistema de presión se mantiene mediante el control de la válvula de alivio de presión y la bomba hidráulica neumática. El sistema hidráulico consta de depósito de aceite, sistema de tuberías, válvula y elemento filtrante. Utiliza un calentador tubular incorporado de 3000w para calentar el cuerpo de la célula. El controlador de temperatura programable controla automáticamente la velocidad de aumento de la temperatura (es decir, el gradiente de temperatura). Cuando la temperatura del lodo alcanza los datos esperados, el controlador mantendrá la temperatura establecida. La copa de lodo se acciona para que gire mediante un eje giratorio instalado en el cuerpo de la célula, que se transmite mediante el dispositivo de accionamiento magnético a una velocidad constante de 150±15rpm a través del bastidor. Se utilizan imanes permanentes de tierras raras para garantizar un par elevado y un campo magnético prolongado. La viscosidad (es decir, la consistencia) de la lechada de cemento se obtiene mediante el potenciómetro instalado en la célula de presión. El potenciómetro instalado con un resorte de par estándar en el interior para evitar la fuerza de rotación en el agitador, que es proporcional a la consistencia de la lechada de cemento. Los datos de consistencia se muestran directamente en la tabla de consistencia.
