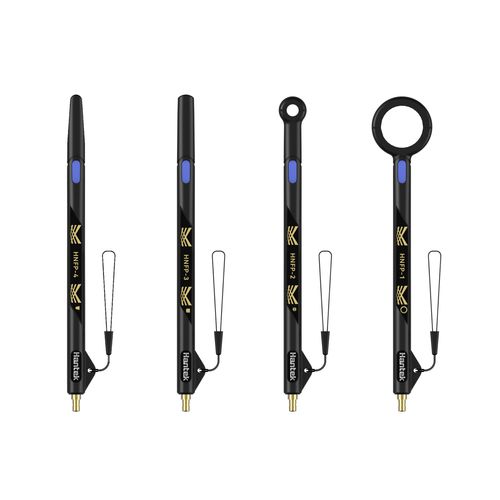

Sonda de campo magnético HNFP series

para espectrómetropara espectroscopiaen tiempo real

La serie HNFP de sondas de campo cercano cubre la gama de frecuencias de 9KHz a 3GHz y es ideal para el desarrollo de soluciones rentables de localización de averías de EMI, que pueden emplearse para abordar una amplia gama de problemas de EMI. El producto consta de siete sondas diseñadas para comprobar campos magnéticos (H) y dos sondas de alta frecuencia diseñadas para comprobar campos eléctricos (E). Las sondas de campo magnético incorporan cabezales especiales aislados eléctricamente con distintas formas de cabezal, lo que ofrece versatilidad para las tareas de medición de campo cercano. Todas las sondas de campo cercano son pasivas y se conectan directamente a un espectrómetro u osciloscopio mediante un cable de 50Ω, lo que permite realizar pruebas y análisis de campo magnético en tiempo real. En situaciones en las que la señal de interferencia es débil, nuestro amplificador pre-RF de 30 dB de ganancia (HNFPA-1) puede mejorar la sensibilidad de prueba del sistema. Facilita la identificación y resolución de posibles problemas de EMI/EMC antes del lanzamiento del producto para las pruebas de conformidad. - Gama de frecuencias de las sondas de campo magnético de alta frecuencia: 30MHz-3GHz; Gama de frecuencias de las sondas de campo magnético de baja frecuencia: 9kHz-50MHz; - Gama de frecuencias de las sondas de campo eléctrico de alta frecuencia: 30MHz-3GHz; - Preamplificadores HNFPA-1, gama de frecuencias: 9 kHz-3 GHz, con una ganancia de aproximadamente 30 dB; - Todas las sondas de campo cercano son pasivas y pueden conectarse al puerto de entrada de un osciloscopio, receptor o analizador de espectro; - Los lazos grandes son más sensibles pero tienen una resolución espacial menor, mientras que los lazos pequeños son menos sensibles pero facilitan la localización de la fuente; - Las sondas de campo magnético contienen cabezales de sonda especiales aislados eléctricamente, con diferentes formas de cabezal para adaptarse a diferentes tareas de medición de campo cercano;
