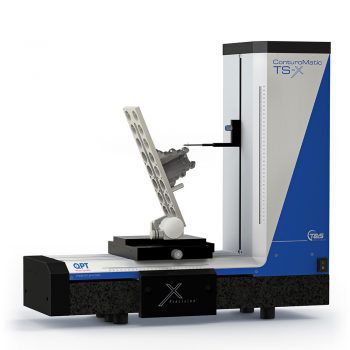

Máquina de medición de contorno TS-X

de rugosidadautomáticade alta precisión

Nuestro concepto probado: La creación de "medidas de contorno y aspereza del más alto nivel" es la motivación constante detrás del desarrollo de nuestros sistemas. Bajo el lema: "Lo mejor es enemigo de lo bueno", hemos vuelto a revisar con ojo crítico todos los elementos de la ConturoMatic TS que son cruciales para la precisión del sistema. El meticuloso ajuste de las guías, de los rodamientos lubricados por aire, la rápida transferencia de datos, el control de alta velocidad de los ejes, el montaje optimizado del brazo de la sonda, las unidades de accionamiento desarrolladas de nuevo, así como los sistemas de medición incrementales de la más alta calidad, son el resultado de un exhaustivo proceso de desarrollo posterior. Al final de la cual se encuentra el último logro: La ConturoMatic TS-X - nuestra estación de medición más potente. Cojinetes especiales lubricados por aire, aerostáticos y libres de fricción, en los ejes X y Z Rango de medición ampliado X/Z (280 x 350 mm) Soporte híbrido de cerámica para el brazo de la sonda Palpación estática y registro de los datos de medición en la dirección X Módulo para el ensayo de rugosidad en el volumen de suministro estándar Capacidad de carga de la mesa 25 kg (opcionalmente hasta 50 kg). Mesa en Y ajustable manualmente y por motor Sistemas de medición incrementales sin contacto basados en acero. Resolución del sistema de medición 1 Nm Relación precio/rendimiento superior Límite de error: ± (0,85 + L/100) μm[L = rango de medición en mm] (sin cambio de dirección de la sonda) Medición combinada del contorno y de la aspereza en todo el rango de medición Base de software de ConturoMatic: W10/64Bit, opcionalmente W7/64Bit
