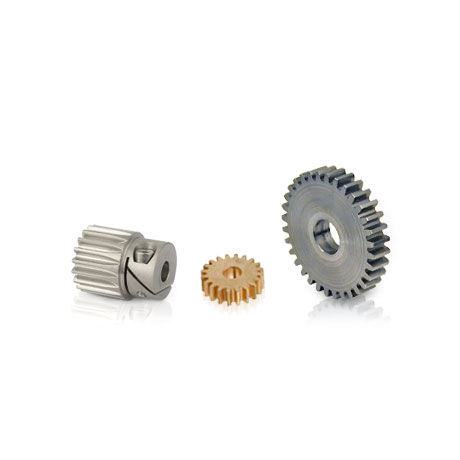

Engranaje recto KSS0.5-30C
de dientes rectoscon cubo

engranaje recto
engranaje recto
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
recto
Dentado
de dientes rectos
Configuración
con cubo

Descripción

Módulo 0.5, 30 Engranaje recto de acero dulce con tornillo prisionero Rango de Cantidades1 - 910 - 2425 - 4950 - 99100+ Precio/Unidad$13.39$12.79$12.20$11.61Solicitar Cotización Lead Time2 wks2 wks2 wks3 wks Especificaciones del producto (Las dimensiones mostradas son sólo para referencia, por favor consulte nuestra página de catálogo para obtener datos técnicos precisos) Módulo ( Pitch)0.5 MaterialAcero al Carbono Clase de calidadComercial No. De Dientes30 Estilo de BujeCon Buje y tornillo de fijación Tamaño de la perforación 6,00 mm Ancho de la cara5.00 mm Diámetro de paso 15.00 mm Hub Dia. (0 = Hubless)13.00 mm Ángulo de presión20.0 ° [Precaución sobre las características del producto] Para los productos con un agujero roscado, un juego el tornillo está incluido. Los pares permitidos que se muestran en la tabla son valores calculados de acuerdo con las condiciones de uso asumidas. Por favor, vea la página 35 para más detalles. Los valores de holgura que se muestran en la tabla son los valores teóricos para el juego en la dirección normal para un par de engranajes idénticos en la malla. Si el tamaño del orificio es inferior a Ø 4, la tolerancia es H8. Si el tamaño del orificio es de Ø 5 o Ø 6, y la longitud del agujero excede 3 veces la la tolerancia es también H8. El uso del juego de formas S3T y S1T los tornillos para la fijación de los engranajes a un eje son sólo aplicable al uso de carga ligera. Para fijación segura, por favor use pasadores, en combinación. * Por favor, vea el libro uno para productos adicionales en estos módulos. [Precaución sobre las operaciones secundarias] Por favor, lea "Precauciones en el desempeño Operaciones secundarias" en la página 36 cuando realizando la modificación y/o secundario operaciones por motivos de seguridad. Evitar la realización de operaciones secundarias que estrechan el ancho del diente, ya que afecta precisión y fuerza.

---

Catálogos

KSS0.5-30C
KSS0.5-30C
1 Páginas
* Los precios no incluyen impuestos, gastos de entrega ni derechos de exportación. Tampoco incluyen gastos de instalación o de puesta en marcha. Los precios se dan a título indicativo y pueden cambiar en función del país, del coste de las materias primas y de los tipos de cambio.
