Tarjeta E/S analógica eGalvanica

en serieRS485de temperatura

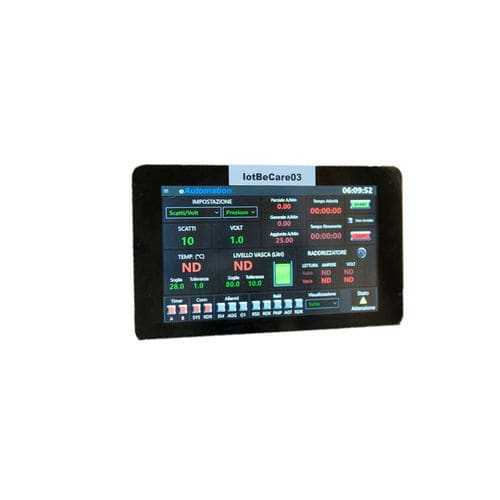

El sistema electrónico “eGalvanica” permite controlar, adquirir y visualizar los principales parámetros que distinguen un baño galvánico. El sistema está compuesto por una pantalla táctil TFT de 7 pulgadas accionada por un PC industrial con interfaz de usuario y funciones de supervisión y una placa microcontroladora que realiza todas las funciones de E/S hacia el galvánico. Esta última tarjeta, además de proporcionar alimentación al PC industrial, se comunica con él a través de una línea serie RS485 con protocolo propietario. CARACTERÍSTICAS CLAVE • N. 2 entradas de Voltímetro con 2 dígitos decimales. • N. 2 entradas de amperímetro para shunts de 60mV. • N. 10 entradas para contacto libre de tensión, utilizables para interruptor de flotador u otros. • N. 2 entradas de sonda de temperatura NTC o PTC configurables desde la interfaz de usuario. • N. 2 entradas para sonda de temperatura Pt100. • N. 2 entradas 0/4-20mA o 0/2-10V configurables desde la interfaz de usuario. • N. 3 Entradas auxiliares para contactos libres de tensión. • N. 1 sensor de presión para medidas de nivel a bordo. • N. 9 Salidas de relé 250V 5A contacto libre. • N. 2 salidas analógicas 4-20mA/0-20mA no optoaisladas. • N. 1 salida de alimentación auxiliar DC 12V 0,5A. • N. 1 salida de alimentación 5V 2A DC para PC industrial con display de 7”.
