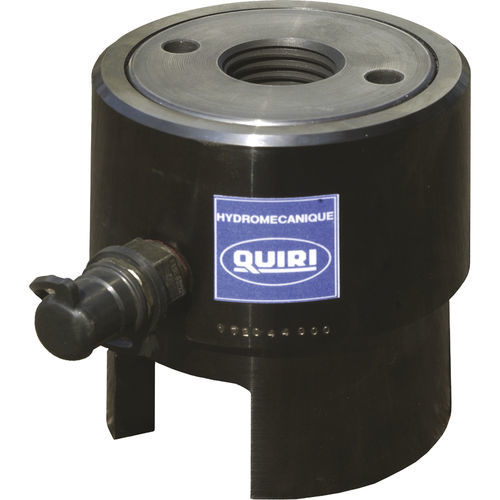

Cilindro hidráulico STC

de tornillode pistónde simple efecto con retorno por gravedad

- Simple efecto, retorno de carga - Vástago cromado - Marca visual roja de fin de carrera Un cilindro tensor de pernos provisto de una abrazadera roscada interior se fija a un perno. Aplicando presión hidráulica con una bomba, se tira del perno en dirección axial. A continuación, la tuerca puede apretarse simplemente a mano a través de la abertura del faldón. Cuando se libera la presión hidráulica, se alcanza la tensión correcta del perno. Para utilizar un cilindro tensor de pernos con toda seguridad, debe comprobar - Que la rosca de la abrazadera es la misma que la del perno. - Antes del montaje, que la tuerca esté completamente atornillada. - Que hay espacio suficiente alrededor del perno para alojar el cilindro tensor de pernos QUIRI. Si no hay espacio suficiente para la unidad estándar, consulte con nuestro departamento técnico para encontrar una solución. - Que la rosca del perno sea lo suficientemente larga para permitir el correcto encaje del inserto de la abrazadera. (La longitud de la rosca por encima de la tuerca debe ser al menos equivalente al diámetro del perno, es decir, una longitud de rosca de perno M24 de 24 mm). - Coloque el faldón y el cilindro en el perno para tensarlos. - Atornille la abrazadera en el perno. - Conecte la bomba al cilindro. - Cierre la válvula de descarga de la bomba. - Bombee hasta la presión necesaria. - Gire la tuerca con una barra. - Libere la presión. - Cuando el perno esté tensado, desenrosque la abrazadera, coloque el cilindro en el perno siguiente y realice las mismas operaciones.
