8 canales que pueden utilizarse como entrada o salida analógica; de los cuales 4 canales también pueden utilizarse como entrada o salida binaria
Entradas y salidas Ex ec con supervisión de fallos de línea e indicador de fallos y de estado LED por canal, así como entrada de desconexión SIL2
El módulo de la zona 2 puede cambiarse bajo tensión (cambio en caliente)

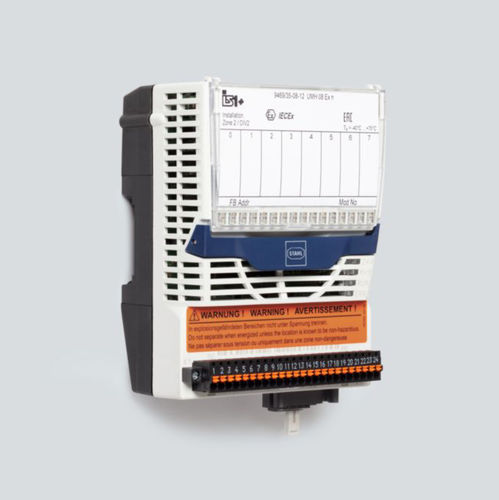

Descripción del funcionamiento - El módulo universal HART 9469/35 para la zona 2 tiene 8 canales y cada uno de ellos puede utilizarse para operar convertidores de medición HART de 2/3/4 conductores, válvulas reguladoras/reguladores de posición e iniciadores de 3 conductores y salidas binarias de 24 V/0,5 A.
La comunicación HART es bidireccional. Todas las entradas y salidas son a prueba de cortocircuitos, están aisladas galvánicamente del sistema y se supervisan una a una para detectar fallos de potencia.
PROTECCIÓN CONTRA EXPLOSIONES
Aplicaciones (zonas) - 2
Interfaz Ex zona - 2
Homologación IECEX gas - IECEx DEK 17.0044X
IECEx Protección contra explosiones de gas - Ex ec ic [ia Ga] IIC T4 Gc
Homologación ATEX gas - DEKRA 17 ATEX 0099 X
ATEX protección contra explosiones de gas - II 3 (1) G Ex ec ic [ia Ga] IIC T4 Gc
Homologación FMus - FM17US0332X
Homologación cFM - FM16CA0134X
Marcado cFMus - NI, Class I, Div. 2, Groups A,B,C,D;
Class I, Zone 2, AEx/Ex ec ic IIC T4 Gc
Class I, Div. 2, Groups A,B,C,D;
Ta = -40°C ... +75°C
See Doc. 9496 6 031 001 1
Certificaciones - ATEX (DEK), Canadá (FM), Corea (KTL), Estados Unidos (FM), IECEx (DEK), SIL (exida)
Certificación naval - ABS, BVIS, EU RO MR (DNV), KR, LR
Nota - Certificados CCC, UKCA disponibles a partir de 2022
