Consumo máx. de potencia: 6.00 W
Interfaz Ex zona: 1, 2, 21, 22
Número de canales: (según corriente nominal de salida), 4 (3) entradas Ex i
Servicio nominal de salida Ex i: 11.7 V/95 mA, 12.3 V/75 mA
Puntos destacados - 4 canales para válvula solenoide e hidráulica Ex i hasta 95 mA
salidas Ex ib con vigilancia de fallos de línea e indicador de fallos y de estado de LED por canal, así como entrada de desconexión SIL2
módulos en la zona 1 intercambiable bajo tensión (hot swap)

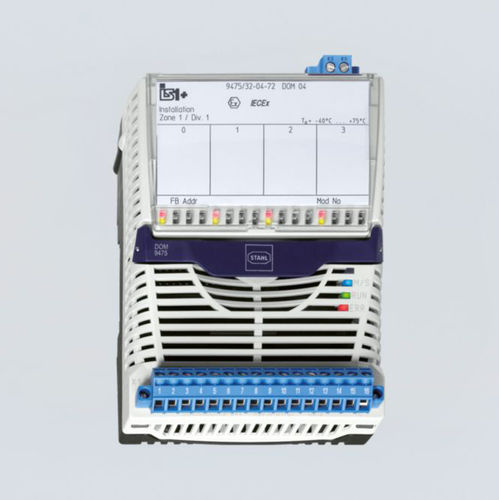

Descripción del funcionamiento - Los módulos de salida digital 9475/32-04-72 para la zona 1 tienen 4 canales para el control de válvulas solenoides e hidráulicas Ex i o luces piloto. Es conveniente una entrada de control Ex i adicional para la desconexión segura hasta SIL2. Todas las salidas son a prueba de cortocircuitos, están separadas galvánicamente del sistema y son controladas por separado en cuanto a cortocircuitos y roturas de filamento.
