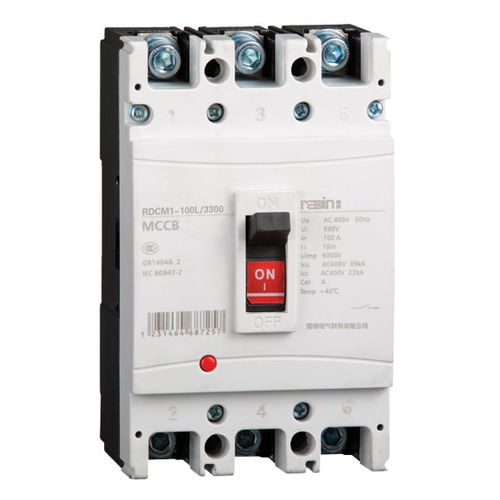

Disyuntor magnetotérmico RDCM1(CM1) series

de tensióncontra subtensionesAC

Aplicación RDCM1(CM1) serie MCCB se utiliza principalmente en el circuito de AC 50/60Hz, tensión nominal de aislamiento 690V (tipo 630 es 500V), tensión nominal de trabajo hasta 690V, y corriente nominal de 6A-800A en la línea de distribución para la distribución de energía, protección de la línea, sobrecarga, cortocircuito y protección de baja tensión. También se puede utilizar para el arranque poco frecuente del motor para las protecciones de sobrecarga, cortocircuito y baja tensión. Es de pequeño tamaño, alta capacidad de ruptura y cortocircuito (sin arco). Los productos se pueden instalar vertical y horizontalmente y tienen conexión frontal, conexión trasera y conexión enchufable. El producto cumple las normas GB14048.2 e IEC60947-2. Clasificación del producto - Capacidad de rotura: a Tipo estándar (tipo L) b Tipo relativamente alto (tipo M); - Tipo de conexión: a Conexión frontal; b Conexión trasera; c Conexión enchufable. - Tipo de funcionamiento: a Funcionamiento directo con manivela; b Funcionamiento con manivela giratoria; c Funcionamiento eléctrico; (Tipo de electroimán de tamaño 63-225; tipo de motor de tamaño 400-800); - Número de polos: dos polos; tres polos; cuatro polos. Condiciones normales de trabajo - Altitud: no superior a 2000m - Ambient air température: 1 ) Température: -5° C~+ 40rtC; 2) La temperatura media del aire durante 24 horas no debe superar los +35°C: 3) Si la temperatura del aire es superior a +40°C, es necesario indicar el pedido especial - Condiciones del aire: En el lugar de montaje, la humedad relativa no debe superar el 50% a una temperatura máxima de +40°C; se permite una humedad relativa más alta a una temperatura más baja. Por ejemplo, la humedad relativa puede ser del 90% a +20°C; deben tomarse medidas especiales para evitar la aparición de rocío. - Grado de contaminación: Grado 3; - Grado de protección: IP20.
