Se basa en el transceptor S2-LP de STMicroelectronics.
Compatible pin a pin con los módulos de la familia SPSGRF fabricados por STMicroelectronics.
Este dispositivo es un transceptor de RF de alto rendimiento y muy baja potencia diseñado para aplicaciones inalámbricas de RF en la banda sub 1GHz.
El módulo está diseñado para obtener el máximo rendimiento en un espacio mínimo, con 4 pines de E/S programables.
Se puede programar desde un microcontrolador externo a través de la interfaz SPI.
Balun de RF utilizado : BAL-SPI2-01D3
Listo para el montaje SMD (11,5 x 13,5mm) - Pantalla metálica.
Banda de frecuencia operativa: 868 MHz.
La tecnología Sub-1GHz se está convirtiendo en una de las principales fuerzas impulsoras del Internet de las Cosas (Iot), en particular este tipo de módulo es ideal para estas aplicaciones básicamente por las siguientes razones :
- Ultra bajo consumo de energía, el consumo de este dispositivo es de 7mA al recibir y 20mA al transmitir a +14dBm (11mA a +10dBm) en
modo de reposo el consumo es de 0,7µA.
- En operaciones de largo alcance, el parámetro de sensibilidad es de -109dBm a velocidades de datos de 38,4 kbps y baja a -128dBm cuando la velocidad de datos es de 0,3kbps. Interferencias
de otras comunicaciones inalámbricas puede superarse con 90dB de bloqueo. Los niveles de potencia de salida de RF pueden alcanzar hasta +16dBm. Todo ello garantiza una
señalización robusta para las comunicaciones de largo alcance.
Módulo disponible en las siguientes versiones:
- RC-SPIRIT2-433 Banda de frecuencia : 433MHz con conector UFL.
- RC-SPIRIT2-433-NA Banda de frecuencia : 433MHz con conexión de antena a través de Pad.

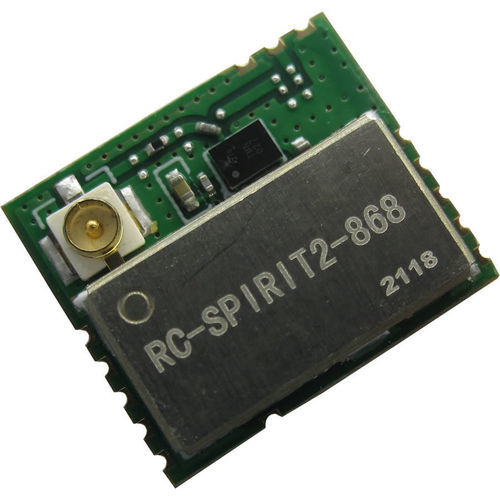

- RC-SPIRIT2-868 Banda de frecuencia : 868MHz con conector UFL.
- RC-SPIRIT2-868-NA Banda de frecuencia : conexión de antena de 868MHz a través de Pad.
---
