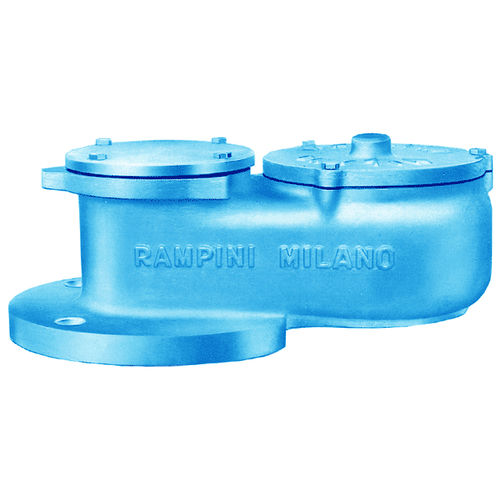

Válvula de alivio de vacío 102 series

de membranacon brida

Estas válvulas están diseñadas para proteger los depósitos y las tuberías contra presiones negativas (vacío) excesivas. Como la presión negativa excede el ajuste de la válvula, la paleta se levanta permitiendo la descarga de vacío. Características Principales -Asiento reemplazable. -Palet anticongelante; el goteo alrededor del palet evita la acumulación de condensado alrededor del asiento. -Guías de palets situadas por encima del asiento; esta disposición asegura una guía sin atascos del palet que no se atasca afectado por los fluidos contaminantes, ya que no es necesario un acoplamiento estrecho entre el palet y las guías. -La rejilla para pájaros evita la entrada de elementos extraños. -Ajuste: cualquier ajuste disponible, cargando la carga de peso muerto del palet, entre -20 mm H2O y -400 mm H2O. (A petición, juegos superiores) Materiales estándar -Cuerpo: Aluminio fundido, WCB, CF8 (304) CF8M(316). -Asientos y paletas: PASILLO 304, PASILLO 316. -Pantallas y guías de pájaros: Acero inoxidable 18/8. -Diafragmas: FEP, P.T F E., BUNA-N, VITON etc. Bridas : ANSI 150, taladrado según UNI PN 10 bajo pedido. Dwg. 102/A Válvulas : Estas válvulas se utilizan cuando los valores de ajuste superan los 800 mm H2O. Dwg. Válvulas 102/AC : Estas válvulas se utilizan en los tanques blanqueados. A través de la válvula se puede introducir un gas inerte en el depósito cuando su valor de presión es inferior a la presión de blanketing. Dwg. Válvulas 102/TV: Estanqueidad mediante juntas elastoméricas (Buna-N, Viton, Chemraz) para minimizar las fugas.
