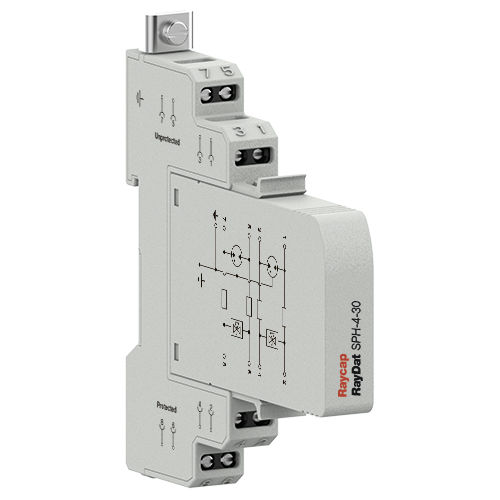

Protector de sobretensión para línea de transmisión de datos y telecomunicación RayDat SPH-2 / SPH-4

modulablecon descarga de gasen riel DIN

Categoría IEC/EN: D1/C1/C2/C3 Modo de protección: Longitudinal, Transversal Protección gruesa: 3 Terminal GDT Aumento del índice de descarga: En: 10 kA, Imax: 20 kA, Iimp: 2.5kA (5 kA para SPH-4) Corriente de carga en serie: 1 A, (10 A para SPH-4) Encierro: DIN 43880 2/3 TE, montaje en riel DIN Terminales: Varado a 4 mm2 Vivienda: Diseño modular Cumplimiento: IEC/EN 61643-21; UL 497B 4ª Edición La serie de dispositivos de protección contra sobretensiones RayDAT SPH-2 ha sido desarrollada para proteger un bucle de un solo par, que podría no estar conectado a tierra en los circuitos de datos, señales y comunicaciones. La serie RayDAT SPH-4 de dispositivos de protección contra sobretensiones ha sido desarrollada para proteger dos pares de bucles, que podrían no estar conectados a tierra en los circuitos de datos, señales y comunicaciones. Está destinado a aquellas aplicaciones en las que pueden producirse con frecuencia elevadas subidas del potencial de tierra, como en lugares cercanos a ferrocarriles eléctricos. La topología del circuito consiste en un protector multietapa que proporciona protección tanto en modo común (longitudinal) como en modo diferencial (transversal). La protección gruesa se proporciona mediante un tubo de descarga de gas de tres terminales, mientras que la protección fina se proporciona mediante un diodo de avalancha de silicio de alta velocidad o una etapa de varistor de óxido metálico. Se tiene cuidado de asegurar la coordinación entre estas dos etapas sin voltaje o puntos ciegos de la corriente de oleaje que se producen. Se proporciona protección térmica para reducir los peligros de la fuga térmica en caso de que se produzca un fallo involuntario de la red eléctrica. Se proporciona protección tanto en modo común (longitudinal) como en modo diferencial (transversal). Si se desenchufa el módulo de la base, las líneas de conexión permanecen habilitadas.
