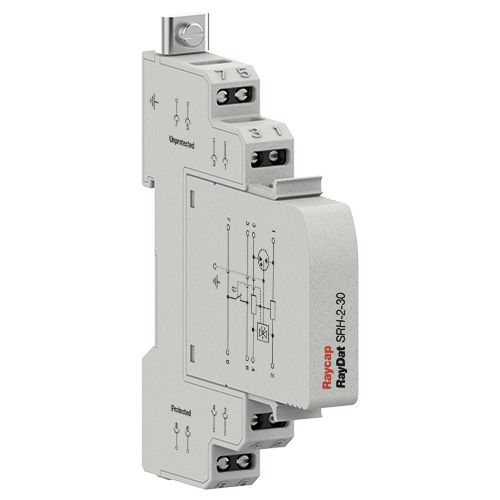

Protector de sobretensión modulable RayDat SRH-2

en riel DINde baja tensión

Categoría IEC/EN: D1/C1/C2/C3 Modo de protección: Longitudinal, Transversal Voltajes: 5*, 12*, 15, 24*, 30*, 48, 60, 110 V DC Rango de frecuencia: 30 MHz Aumento del índice de descarga: En: 10 kA, Imax: 20 kA, Iimp: 2.5 kA Corriente de carga en serie: 1 A Encierro: DIN 43880 2/3 TE, montaje en riel DIN Terminales: Varado a 4 mm2 Vivienda: Diseño modular Cumplimiento: IEC/EN 61643-21; UL 497B 4ª Edición La serie RayDat SRH-2 proporciona el mismo nivel de protección y rendimiento técnico que la serie SLH-2, pero también ofrece la característica de un conjunto adicional de contactos libres de tensión que pueden utilizarse para la señalización y el control remoto del estado del dispositivo. Si la unidad falla, los contactos cambian de estado. Estas barreras proporcionan etapas de protección tanto gruesas como finas y ofrecen protección longitudinal y transversal. La etapa de protección inicial comprende un tubo de descarga de gas de tres polos y está diseñada para desviar la energía de la sobretensión primaria. La etapa de protección fina subsiguiente se implementa utilizando diodos bidireccionales rápidos de avalancha de silicio. En el diseño de la etapa de protección fina se han empleado técnicas de diseño especiales para evitar la carga de la línea capacitiva y asegurar así una baja pérdida de inserción y una amplia gama de frecuencias de funcionamiento. La impedancia de la línea en serie se utiliza para asegurar la coordinación de la energía entre las etapas de protección gruesa y fina, independientemente de la magnitud de la sobretensión incidente. Cuando la frecuencia de la energía entra en contacto se produce entre las líneas de energía y de comunicación, el riesgo de descarga eléctrica y de incendio es mayor. Para evitar ese riesgo, se incluye un termo-clip en la etapa de protección primaria de este dispositivo para desviar la corriente de frecuencia de la energía a tierra.
