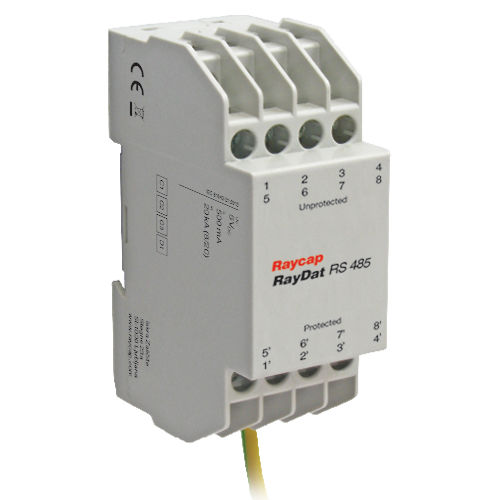

Protector de sobretensión RS-485 RayDat RS 485

para LANcompactocon descarga de gas

Categoría IEC/EN: D1/C1/C2/C3 Protección: Longitudinal, Transversal Protección gruesa: 2 × 2, 2 × 3 terminal GDT Voltajes: 5 V DC Voltaje máximo de operación: 6 V DC Resistencia en serie por trayectoria: 1,7 -1,90 Ω por línea Rango de frecuencia: 1 MHz Aumento del índice de descarga: En: 20 kA, Iimp: 2.5 kA Encierro: DIN 43880 2TE, montaje en carril DIN Terminales: Varado 2 × 2.5 mm2 Vivienda: 16 Terminal, Diseño compacto Cumplimiento: IEC/ES 61643-21 El RayDat RS 485 ha sido desarrollado para proteger los circuitos de transmisión de datos de 2 pares utilizando el protocolo RS 485, RS 422 y V.11. El circuito consiste en dos pares balanceados con ecualización equipotencial entre ellos. La equipotencialidad también se proporciona entre la tierra de la señal y la tierra de protección para evitar que el equipo se dañe por las subidas de potencial de tierra durante la actividad de sobretensión. La protección gruesa se proporciona mediante un tubo de descarga de gas de tres terminales, mientras que la protección fina se proporciona mediante una etapa de silicio de alta velocidad, que proporciona tanto protección en modo común (longitudinal) de cada línea a la tierra de protección como protección en modo diferencial (transversal) entre cada par. Se tiene cuidado de asegurar la coordinación entre estas dos etapas sin que se produzcan puntos ciegos de tensión o de corriente de sobretensión. Se proporciona protección térmica para reducir los riesgos de fuga térmica en caso de que se produzca un fallo involuntario de incursión en la red.
