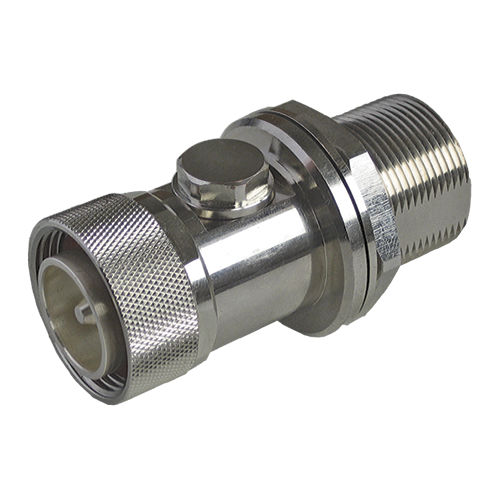

Protector de sobretensión para cable coaxial RF RayDat CP 7/16

BNC coaxialen líneaDC

Categoría IEC/EN: C1/C2/C3 Protección: Impedancia igualada Voltaje máximo de funcionamiento: 70, 180, 280 V Potencia máxima de pico: 40, 125, 300 W Rango de frecuencia: DC - 2.5 GHz Aumento del índice de descarga: En: 10 kA, Imax: 20 kA Impedancia: 50 Ω Pérdida de inserción: 20 dB Terminación: 7/16 Tipo (M-F) Vivienda: Instalación de mamparas, recinto blindado Cumplimiento: IEC/ES 61643-21 La serie RayDat CP 7/16 de protectores de sobretensión coaxiales está destinada a proteger los sistemas de antenas de radiofrecuencia de la estación base y es adecuada para frecuencias desde DC hasta 2,5 GHz. Está diseñado para instalación en mamparo o en línea. El cuidadoso diseño, los descargadores de gas de baja capacitancia y los conectores de terminación de alta calidad tipo 7/16 aseguran un mínimo de pérdida de inserción a lo largo de la banda de frecuencia. La potencia de transferencia es de 40 W a 300 W continuos dependiendo del voltaje del protector del cable coaxial. El protector de cable coaxial CP 7/16 está diseñado de acuerdo con las normas y reglamentos de la IEC 61643-21: 2012. El GDT es reemplazable. La unidad debe estar sólidamente montada en el mamparo de alimentación coaxial, que a su vez debe presentar un camino de baja impedancia a tierra para las corrientes de relámpago directas o parciales.
