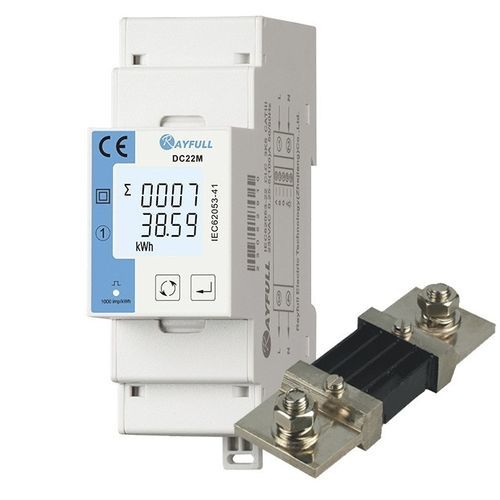

Contador de energía eléctrica para aplicaciones DC DC22M

monofásicoen riel DINRS-485

La serie DC22M está diseñada para el análisis de energía en corriente continua y la medición de energía. Los productos adoptan el modo de acceso en derivación. La corriente de la derivación admite un máximo de 2000 A. La derivación admite modos de conexión positiva y negativa para mejorar la flexibilidad de cableado de la derivación. Esta serie de contadores puede medir la tensión, la corriente, la potencia y la carga positiva y negativa en el sistema de corriente continua. La serie DC22M dispone de una interfaz de comunicación RS485 con una velocidad de transmisión máxima de 38400bps, compatible con el protocolo Modbus o DLT645 para lectura remota. Al mismo tiempo, la pantalla LCD de gran tamaño y los botones táctiles ayudan a los usuarios a visualizar y ajustar in situ diversos parámetros de medición. La función de protección por contraseña mejora considerablemente la seguridad de los datos. Modos de conexión positiva y negativa Medición bidireccional de energía y potencia Salida de pulsos Comunicación: RS485 Modbus RTU/DLT645-2007 Aprobado por CE/ROHS Especificaciones de comunicación - Interfaz y protocolo: RS485 de 2 hilos; Modbus RTU (predeterminado), DL/T645-2007 (opcional) - Velocidad de transmisión: 1200, 2400, 4800, 9600 (por defecto), 19200, 38400 bps - Paridad : Ninguna (por defecto), Par, Impar - Bit de parada : 1(Predeterminado), 2 - Tiempo de respuesta: <100 ms - Tipo de bus : Semidúplex - Distancia : Max. 1000m - Carga del bus : Máx. 64 unidades Especificaciones ambientales - Temperatura de funcionamiento : -25 ~ +55℃ - Temperatura de almacenamiento : -40 ~ +80℃ - Humedad : <90%, sin condensación - Grado de contaminación : 2 - Altitud : <2000m - Frecuencia de vibración : Rango: 10~150Hz, Consulte IEC 60068-2-6
