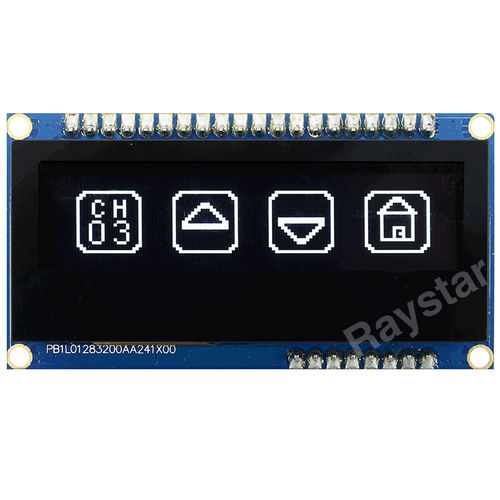

Módulo de visualización con pantalla táctil capacitiva REP012832A-CTP

OLEDsde colorgráfico

El REP012832A-CTP es un módulo de pantalla gráfica OLED de matriz de puntos 128x32 COG con PCB y panel táctil capacitivo. La pantalla táctil brillante tiene incorporado el IC FT6336U que soporta la detección táctil de 1 punto. El tamaño del área activa es de 2,23" en diagonal con una dimensión de módulo de 66,5x35,0mm. Este módulo OLED de 2,23 pulgadas tiene incorporado el IC SSD1305, y cuenta con una alta relación de contraste de 10.000 : 1. Hay muchas opciones de interfaz para elegir, incluyendo 6800, 8080, 4-Wire SPI, interfaz I2C. La tensión de alimentación lógica oscila entre 3,2V-3,5V, el valor típico es 3,3V. Los colores de emisión disponibles son blanco, amarillo y azul. Hay dos métodos de montaje de este módulo, uno es el uso de la cabecera de pines; el otro es la fijación con agujeros de tornillo. Además, proporcionamos 3 interfaces de conexión para que los clientes puedan elegir: PIN, FPC (necesita un conector adicional), y Hot Bar. Además, también proporcionamos un pequeño motor vibratorio y un zumbador como accesorios opcionales. Este módulo OLED gráfico de 2,23 pulgadas es una buena opción para aplicaciones domésticas inteligentes, sistemas de control inteligentes, equipos médicos, etc Estructura - COG+FR+PCB - Tamaño (diagonal) - 2,23 - pulgadas Matriz de puntos / Resolución - 128 × 32 - puntos Dimensión del módulo - 66,5 × 35,0 × 10,55 (máx.) - mm Área de visualización - 56,02 × 14,1 - mm Área activa - 55,018 × 13,098 - mm Tamaño de punto/píxel - 0,408 × 0,388 - mm Tamaño de punto/píxel - 0,43 × 0,41 - mm Color de emisión - Blanco, amarillo, azul Modo de visualización - Matriz pasiva - IC - SSD1305 - Interfaz - 6800, 8080, SPI de 4 hilos, I2C - PCAP IC - FT6336U - Interfaz PCAP - I2C - Detección de puntos - 1 - Puntos Panel táctil - Panel táctil capacitivo - Superficie - Normal Glare - Fuente de alimentación - 3V - Deber - 1/32 deber
