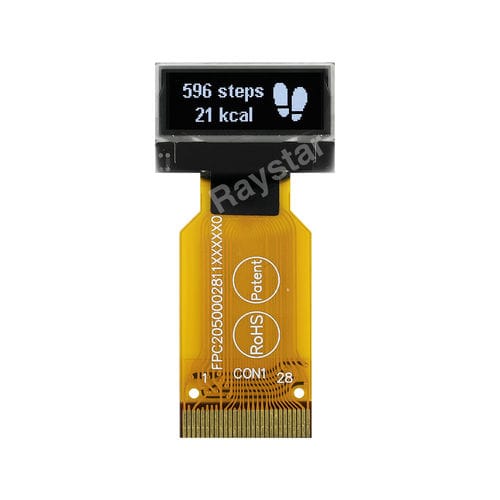

Módulo de visualización OLEDs REX009632B

de colorgráficode matriz de puntos

REX009632B es un módulo OLED de matriz de puntos de 96x32 de tipo gráfico. Su tamaño es pequeño: sólo 0,68" de diagonal con una dimensión de módulo de 19,8x12,32 mm. Este módulo OLED de 96x32 tiene incorporado el IC SSD1305, y cuenta con una alta relación de contraste de 10.000 : 1. Hay muchas opciones de interfaz para elegir, incluida la interfaz paralela 6800/8080 de 8 bits, SPI de 4 líneas e interfaz serie I2C. La tensión de alimentación lógica oscila entre 2,8V-3,3V, el valor típico es de 3V. Esta serie ofrece diferentes tipos de FPC como ZIF y Hotbar FPC. Los colores de emisión disponibles son el blanco y el amarillo Estructura - COG - Tamaño (diagonal) - 0,68 - pulgadas Matriz de puntos / Resolución - 96 × 32 - puntos Dimensión del módulo - 19,80 × 12,32 × 1,21 - mm Área de visualización - 17,298 × 6,418 - mm Área activa - 16,298 × 5,418 - mm Tamaño de punto/píxel - 0,148 × 0,148 - mm Tamaño de punto/píxel - 0,17 × 0,17 - mm Color de emisión - OLED, blanco/amarillo Modo de visualización - Matriz pasiva - IC - SSD1305 - Interfaz - 8 bits 6800, 8 bits 8080, 4 líneas SPI, I2C - Fuente de alimentación - 3V - Servicio - 1/32 Servicio - Temperatura de funcionamiento - -40~+80 - °C Temperatura de almacenamiento - -40~+85 - °C Opciones FPC - Sí - Tipo - Pantalla gráfica OLED
