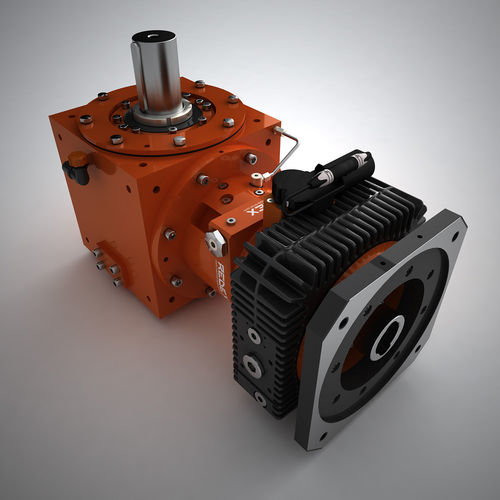

Reductor planetario MSR series

angularcoaxialde ejes paralelos

La mesa giratoria MSR VTL de 2 velocidades es una nueva tecnología que combina dos cajas de engranajes de ángulo recto y 2 velocidades para realizar un torneado de alta potencia y un movimiento preciso del eje C para fresado. Los piñones de salida MSR engranan con la corona dentada de la mesa giratoria. En el modo de giro, ambas cajas de engranajes de motor trabajan juntas compartiendo la carga (50%-50%) y manteniendo el tamaño del motor en ½ de un motor de accionamiento principal convencional. Durante el modo de posicionamiento y fresado (eje C), una caja de engranajes se precarga contra la otra para eliminar el juego y asegurar un posicionamiento preciso. Además, el cambio de la relación de transmisión cubre toda la gama de velocidades necesarias, con alta velocidad para el giro y alto par a baja velocidad para el fresado. La carga total se proporciona durante el torneado y la holgura se anula durante el fresado. El MSR es un sistema compacto que simplifica drásticamente la cinemática de la mesa giratoria VTL y garantiza un alto rendimiento con respecto a la gama de velocidades, el par y la precisión.
