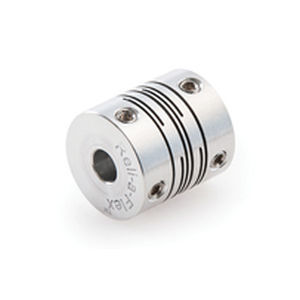

Acoplamiento flexible Reli-a-Flex™

de fuellepara transmisión marinade eje

Acoplamientos de eje (viga) Reli-a-Flex™ Acoplamientos Reli-a-Flex™: La gama Reli-a-Flex™ de acoplamientos de eje flexible, también conocida como acoplamiento de viga, es una configuración de aleación de aluminio (grado 7075-T6), de una sola pieza, que ha sido diseñada internamente en Reliance para proporcionar una transmisión de movimiento muy suave, alta rigidez torsional, bajas cargas de rodamiento y larga vida útil. El patrón de ranuras se desarrolló tras muchos meses de análisis y pruebas para proporcionar el mejor equilibrio entre el juego cero, la rigidez a la torsión y la baja carga sobre los cojinetes, a la vez que se logra una vida útil superior a 50.000.000 de ciclos con carga nominal y un desplazamiento del 80%. Con dos conjuntos de ranuras idénticas, el acoplamiento de eje de viga flexible Reli-a-Flex™ es de velocidad constante por diseño y maneja el desplazamiento angular, paralelo y axial. Disponibles en tamaños de 6 a 25 mm de diámetro y con velocidades permitidas de hasta 70.000 rpm, nuestros acoplamientos Reli-a-Flex™ proporcionan un diseño de acoplamiento de una pieza muy fiable que se aproxima al rendimiento de un acoplamiento de fuelle. Además, para los clientes que necesiten un acoplamiento de viga flexible Reli-a-Flex™ modificado o completamente a medida, Reliance ha desarrollado una herramienta única de diseño y predicción del rendimiento basada en ordenador. Esta herramienta permite a nuestros ingenieros experimentar rápidamente con diferentes configuraciones de acoplamiento y diseñar un acoplamiento que cumpla con las restricciones de espacio o los requisitos de rendimiento.
