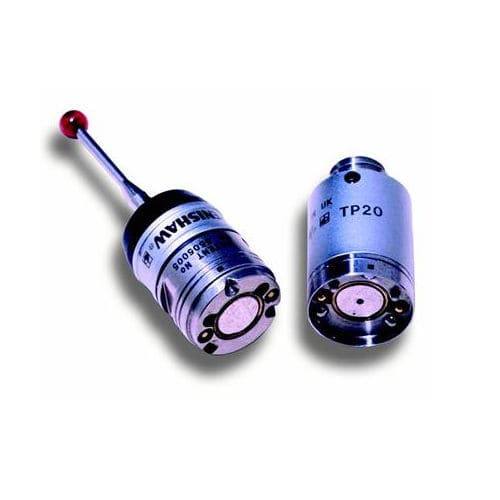

Palpador con activación por contacto TP20

3DCMMcompacto

Sonda de disparo por contacto compacta con cambiador de módulos, que permite utilizar una serie de configuraciones de palpadores y extensiones para acceder a las superficies de piezas complejas. El TP20 es un sistema de sonda compacto de 5 o 6 vías, cinemático o de activación por contacto. El diseño de dos piezas, compuesto del cuerpo de la sonda y los módulos intercambiables, conectados mediante un acoplamiento cinemático magnético altamente repetible. Esto permite cambiar las configuraciones de palpadores de forma manual o automática sin tener que volver a calibrar las puntas de los palpadores, con un ahorro de tiempo considerable en las rutinas de inspección. Los módulos que proporcionan una gama de fuerzas de activación permiten ajustar el mejor rendimiento de la sonda según la tarea de medición. También dispone de una gama de extensiones para la sonda, como el módulo de 6 vías. La rosca de montaje de palpadores es compatible con la gama M2 de Renishaw. La sonda TP20 se instala fácilmente y es compatible con las interfaces de las sondas de activación por contacto, extensiones y adaptadores existentes. Componentes del sistema Los componentes del sistema son: Cuerpo de sonda TP20 Módulo de sonda TP20: siete variantes que permiten una adaptación mejorada a la aplicación Autocambiador MCR20 o TCR20: funcionamiento automático Adecuado para interactuar con los controles PI 7-3, PI 200-3 y UCC de Renishaw
