Encoder rotativo circuito integrado AM512B absolutomagnéticosin contacto
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- absoluto
- Tecnología
- magnético
- Construcción
- sin contacto
- Señal de salida
- sinusoidal
- Aplicaciones
- para entornos difíciles
- Otras características
- circuito integrado
Descripción

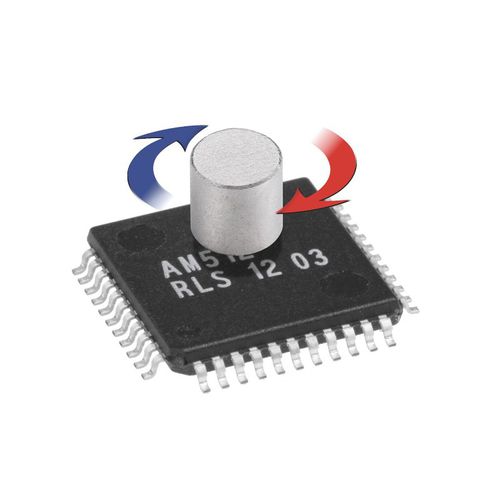

El CI detecta la posición angular de un imán permanente colocado sobre el chip. El imán permanente debe estar polarizado diametralmente y tener forma cilíndrica.
El AM512B utiliza la tecnología de sensores Hall para detectar la distribución de la densidad del flujo magnético en la superficie del silicio. Los sensores Hall se colocan en una matriz circular alrededor del centro del CI y proporcionan una representación de tensión de la distribución del campo magnético.
Características
Codificación de la posición angular sin contacto en 360°
Codificador absoluto de 9 bits
Alta velocidad de rotación de hasta 30.000 rpm
Alimentación de 5 V
Bajo consumo de energía 20 mA típico
Rango de temperatura de funcionamiento ampliado (-40 °C a +125 °C)
Paquete SMD LQFP44
Beneficios
Ideal para entornos difíciles gracias a la detección magnética
Solución completa de sistema en chip
Linealidad optimizada en fábrica
Cumple con la normativa RoHS
---
