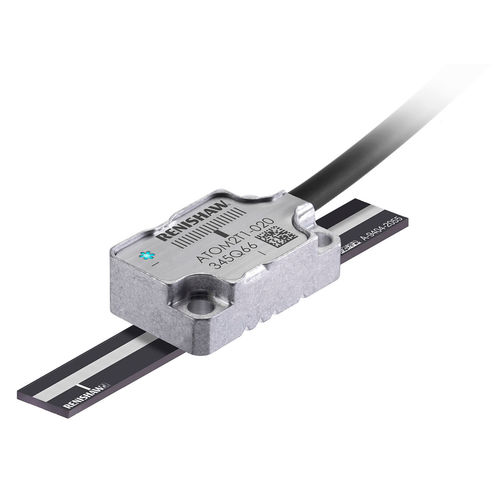

Encoder lineal incremental ATOM™ RCLC

ópticosin contactoanalógico

¿Qué es ATOM? ATOM de Renishaw es un sistema de encóder lineal y rotatorio incremental óptico sin contacto en miniatura. Su innovador diseño combina exclusivamente la miniaturización con inmunidad a la suciedad, estabilidad de señal y fiabilidad sin precedentes. Esta combinación es única en el sector y supone un considerable avance de rendimiento y fiabilidad de los encóderes en miniatura. ATOM se suministra en los formatos de cable de alta flexibilidad y Circuito impreso flexible (FPC), con opciones de regla de 20 µm o 40 µm. Tiene a su disposición una gama de interfaces, que incluyen la Ri estándar, la Ti de alto rendimiento y la interfaz ACi abierta compacta. ¿Qué es una regla RCLC? RCLC es una regla recta de cristal que puede suministrarse en longitudes de hasta 130 mm, con graduaciones incrementales de 20 µm o 40 µm de paso. La regla de cristal RCLC tiene una precisión de ±3 µm e incluye dos marcas de referencia: una en el centro de la regla y otra al final del recorrido. La selección se realiza orientando la cabeza lectora respecto a la regla. La regla RCLC se fija al sustrato con cinta autoadhesiva. La fórmula del adhesivo permite la expansión independiente de la regla con el substrato.
