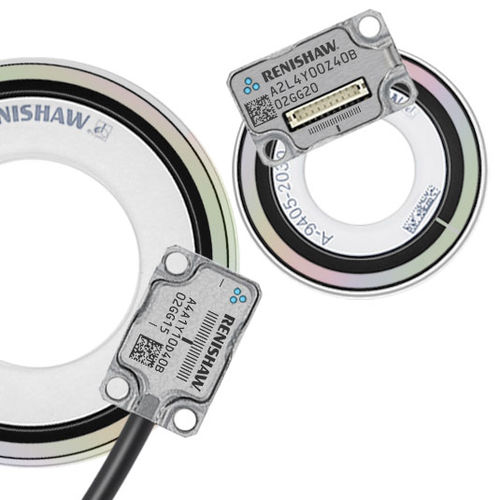

Encoder rotativo incremental ATOM DX™ RCDM

ópticosin contactocon salida digital

Qué es ATOM DX? Los encóderes de la gama ATOM DX son los más pequeños del tipo óptico incremental de Renishaw, con salida digital directa desde la cabeza lectora. Proporcionan información de posición, interpolación en directo y ópticas de filtrado en un paquete en miniatura. Puede obtener información de diagnóstico avanzada mediante la herramienta Advanced Diagnostic Tool ADTi‑100 opcional y el software ADT View para diagnóstico in situ, localización de fallos y optimización de la ayuda para reglaje del encóder, incluso en las aplicaciones más exigentes. El encóder ATOM DX ofrece también resoluciones de hasta 2,5 nm en una extensa gama de configuraciones. ATOM DX se suministra en los formatos de cable de alta flexibilidad y versiones de salida superior, con opciones de regla de 20 o 40 µm. ¿Qué es un disco RCDM? RCDM es un disco de cristal de una pieza, con graduaciones grabadas en la cara, con una posición de marca de referencia sencilla y una banda de alineación óptica. La banda de alineación óptica puede utilizarse para minimizar los errores de alineación y mejorar la precisión instalada. Existen dos versiones, de 20 o 40 µm de paso, con graduaciones incrementales, en una serie de tamaños (20 µm: Ø30 mm a Ø108 mm, 40 µm: Ø17 a Ø108 mm) El formato sin contacto elimina la holgura, el enroscado del vástago (torsión) y otros errores de histéresis mecánica, muy habituales en los encóderes sellados.
