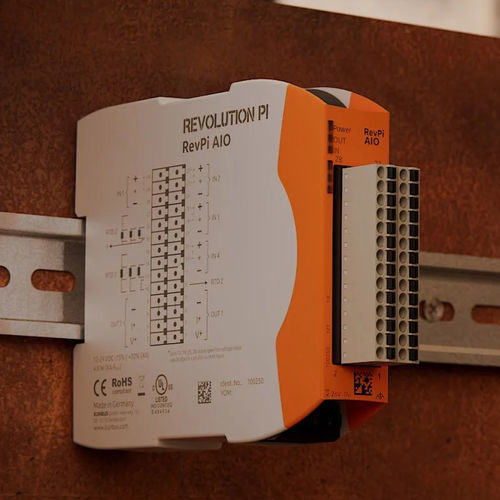

Módulo E/S analógico RevPi AIO

con 4 entradas analógicascon 2 salidas analógicasde tensión

Además de tres módulos de expansión de E/S digitales diferentes, también hay disponible un módulo de expansión de E/S analógicas. Utilizando RevPi AIO, un sistema Revolution Pi se amplía con 4 entradas analógicas, 2 salidas analógicas y 2 canales RTD. Como todos los módulos de E/S, RevPi AIO dispone de un conector de E/S de 28 pines en la parte frontal. Las entradas, salidas y canales RTD están aislados galvánicamente entre sí y del circuito lógico. RevPi AIO está protegido contra interferencias de acuerdo con los requisitos de la norma EN 61131-2 y puede funcionar entre -30 °C y 55 °C de temperatura ambiente. Además, el módulo de E/S analógicas cuenta con la certificación UL (UL-File-No. E494534). RevPi AIO dispone de 4 entradas analógicas para conectar sensores analógicos, como un sensor de nivel o de proximidad. Rangos de entrada admitidos para tensión y corriente: Rango de entrada de tensión 0 - 5 V 0 - 10 V +/- 5 V +/- 10 V Rango de entrada de corriente: 0 - 20 mA 0 - 24 mA +/- 25 mA RevPi AIO dispone de 2 salidas analógicas con una resolución de 16 bits para conectar actuadores analógicos. Rangos de salida soportados para tensión y corriente: Rango de salida de tensión 0 - 5 V 0 - 10 V +/- 5 V +/- 10 V 0 - 5.5 V 0 - 11 V +/- 5.5 V +/- 11 V Rango de salida de corriente: 0 - 20 mA 0 - 24 mA
