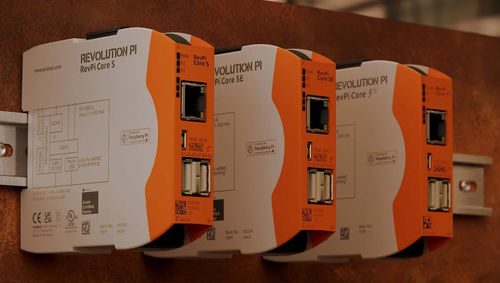

Autómata programable Raspberry Pi RevPi Core series

por red EthernetRS485interfaz USB

Para proyectos en los que pueden omitirse funciones como una segunda interfaz Ethernet o un puerto RS-485, el RevPi Core ofrece una alternativa rentable al RevPi Connect, sin renunciar a los módulos de expansión. La generación actual del RevPi Core está equipada con el Raspberry Pi Compute Module 4S. Al igual que el RevPi Connect, el RevPi Core también se puede ampliar con módulos de E/S y pasarela a través del conector PiBridge montado en la parte superior. La diferencia entre las versiones RevPi Core S y RevPi Core SE es fácil de explicar: Ambas versiones son compatibles con los módulos de expansión de E/S, pero sólo la RevPi Core S puede ampliarse también con RevPi Gateways. El circuito de alimentación es una de las partes más importantes del RevPi Core. Con el fin de obtener el menor calor posible de la disipación de energía estamos utilizando el estado de la técnica de alta eficiencia DC-DC-convertidor (la eficiencia sobre todo es superior al 80%). Estos convertidores utilizan 24 VDC de entrada (que es el caso habitual en aplicaciones industriales) para producir todos los voltajes de alimentación necesarios para el núcleo. Pero nuestro módulo Core no sólo funciona en el rango de alimentación normalizado de 20,4 V a 28,8 V, sino que también funciona con una tensión de entrada de tan sólo 10,2 V*. Esto significa que puede utilizar baterías de coche o paneles solares como fuente de alimentación. Con una entrada de 24 V, cualquier pérdida de alimentación de hasta 10 ms no influirá en el funcionamiento del RevPi Core (tomando toda la corriente de ambos puertos USB) e incluso hasta 25 ms sin carga USB. La tensión de entrada y la tierra funcional se conectan al RevPi Core mediante conectores de alta resistencia en la parte inferior.
