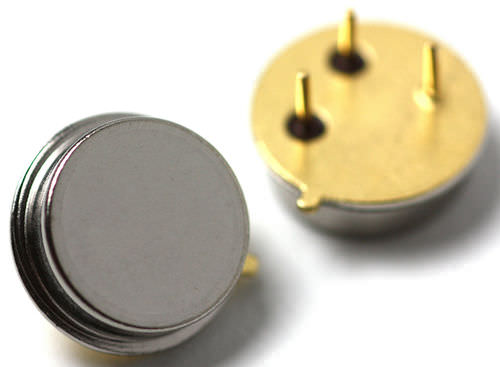

Filtro electrónico paso bajo 315 MHz | RF3417

pasivode onda acústica superficialde interconexión

El RF3417 es un filtro de baja pérdida, compacto y económico de onda acústica de superficie (SAW) diseñado para proporcionar selectividad en el extremo frontal de los receptores de 315,0 MHz. Los diseños de receptores que utilizan este filtro incluyen superhet con FI de 10,7 MHz o 500 kHz, conversión directa y superregen. Las aplicaciones típicas de estos receptores son los dispositivos inalámbricos de control remoto y seguridad (especialmente para la entrada sin llave de automóviles) que operan en los EE.UU. bajo FCC Parte 15, en Canadá bajo DOC RSS-210, y en Italia. Este filtro de resonador acoplado (CRF) utiliza la colocación nula selectiva para proporcionar supresión, típicamente mayor de 40 dB, de las respuestas espurias de la LO y de la imagen de los receptores de superhectáreas con FI de 10,7 MHz. La avanzada tecnología de diseño y fabricación de SAW de RFM se utiliza para lograr un alto rendimiento y pérdidas muy bajas con una sencilla adaptación de impedancia externa (no incluida). La construcción de cuarzo proporciona una excelente estabilidad de frecuencia en un amplio rango de temperaturas.
