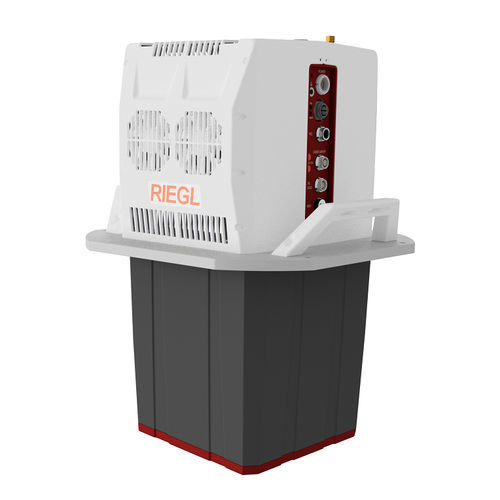

Escáner aerotransportados VQ-680

2Dde medición de dimensionesláser

El VQ-680 es un escáner láser aerotransportado compacto optimizado para aplicaciones de cartografía urbana, silvicultura y levantamiento de líneas eléctricas, o dondequiera que se requiera un levantamiento de alta precisión y exactitud de entornos complejos. El diseño vertical del escáner y sus reducidas dimensiones de apertura permiten una integración compacta con cámaras digitales en combinación con una montura giroestabilizada, para su instalación en las típicas escotillas de los aviones. El módulo del escáner láser incluye un innovador mecanismo de exploración que proporciona líneas de exploración hacia delante, nadir y hacia atrás a +20 / +10 / 0 / -10 / -20 grados en la dirección de vuelo. En combinación con un amplio campo de visión horizontal de 60 grados, se genera un espaciado de puntos regular para cada dirección de visión, lo que permite una cobertura excepcional de estructuras verticales, como fachadas de edificios, así como una cobertura en el fondo de estrechos cañones de calles sin apenas sombras. El rango operativo va desde altitudes de vuelo típicas de 1000 m AGL a una frecuencia de repetición de impulsos de 2,4 MHz (~ 24 pts/m2 a 120 kts), hasta 2300 m AGL a una PRR de 300 kHz para objetivos con reflectividad superior al 20%. Las interfaces eléctricas comprenden una fuente de alimentación, sincronización horaria con datos PPS y NMEA, un interruptor de seguridad láser e interfaces para conectar hasta seis cámaras RGB/NIR de alta resolución. Las empuñaduras desmontables mejoran la ergonomía del usuario cuando se monta en plataformas aéreas. Los datos de escaneado se almacenan en un PC externo a través de Gigabit Ethernet, que también se utiliza para configurar y controlar el escáner láser mediante RiACQUIRE, la versátil interfaz gráfica de usuario del software de adquisición de datos de RIEGL, que incluye funciones de visualización de datos en tiempo real y control remoto.
