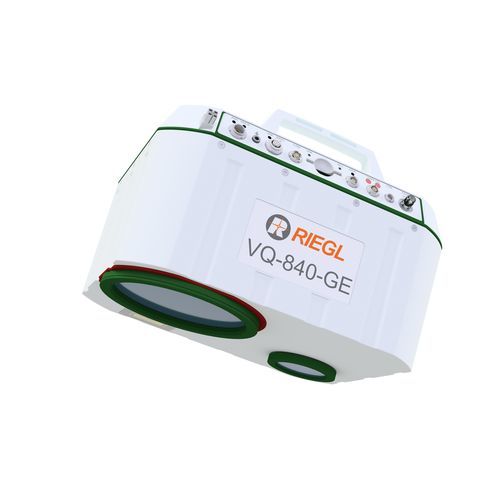

Escáner 2D VQ-840-GE

para la medición de grandes distanciasláserLIDAR

El RIEGL® VQ-840-GE es un escáner láser aerotransportado compacto totalmente integrado para levantamientos topográficos y batimétricos combinados. Su diseño compacto y muy ligero facilita su integración en vehículos aéreos no tripulados. El sistema puede ofrecerse opcionalmente con un sistema IMU/GNSS integrado y calibrado en fábrica y una cámara opcional. El escáner realiza mediciones láser de alcance para el levantamiento de topografía submarina con un haz láser verde, estrecho y visible, emitido desde una fuente láser pulsada. En función de la claridad, en esta longitud de onda concreta el haz láser penetra en el agua, lo que permite la medición de objetivos sumergidos. La medición de la distancia se basa en la medición del tiempo de vuelo con impulsos láser muy cortos y la posterior digitalización del eco y el procesamiento en línea de la forma de onda. El haz láser se desvía siguiendo un patrón de barrido elíptico e incide en la superficie del agua con un ángulo de incidencia de baja variación. El VQ-840-GE puede complementarse con un sensor de navegación inercial para la posterior estimación de la ubicación y orientación del instrumento. Como opción adicional, se puede integrar una cámara digital de alta resolución para complementar los datos obtenidos por el escáner láser. La robusta estructura mecánica interna, junto con la carcasa a prueba de polvo y salpicaduras de agua, permite un funcionamiento a largo plazo en plataformas aéreas, especialmente en vehículos aéreos no tripulados.
