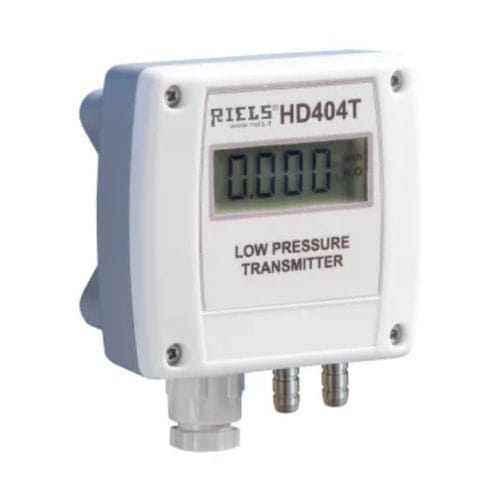

Transmisor de presión relativa HD404T

diferencialpiezorresistivodigital

La serie HD404T de transmisores de presión es capaz de medir presiones relativas con respecto a la atmósfera o presiones diferenciales de hasta 1000 Pa. Los transmisores utilizan un sensor de silicio "micromecanizado" compensado en temperatura que presenta una excelente linealidad, repetibilidad y estabilidad en el tiempo. La señal del sensor se amplifica y convierte, según el modelo, en una salida analógica estándar en corriente (4÷20 mA) o tensión (0÷10 V), o en una salida digital RS485 Modbus-RTU, por lo que puede transmitirse a largas distancias con una elevada inmunidad al ruido. En los modelos con salida analógica es posible elegir, mediante un dip switch, entre dos rangos de medida para seleccionar el fondo de escala óptimo para su aplicación. Un circuito opcional de auto-cero (AZ) iguala periódicamente la presión diferencial en la entrada del sensor y corrige su desviación; los transmisores equipados con este circuito son insensibles a la posición de montaje. Además, el circuito auto-cero compensa el envejecimiento y la deriva a cero del sensor al variar la temperatura, lo que permite reducir el mantenimiento al mínimo. Existe la opción de visualización (L), en la que la presión se muestra en una pantalla de 4 dígitos en la unidad de medida elegida. La versión "raíz cuadrada" (SR) es útil si el transmisor está conectado a un tubo de Pitot o Darcy, ya que la salida es directamente proporcional a la velocidad del flujo de aire. La versión SR con opción L permite visualizar en la pantalla, además de la presión medida, también la velocidad calculada del flujo de aire.
