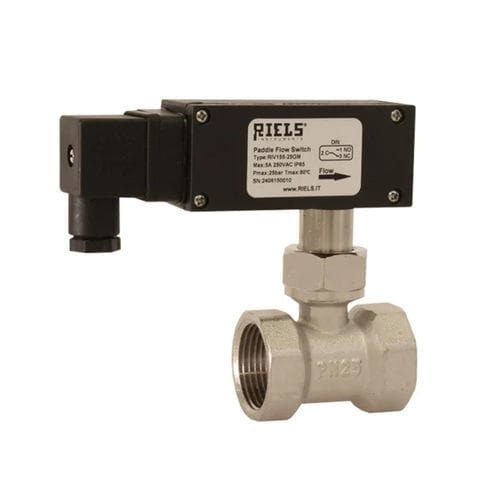

Controlador de caudal mecánico RIV150 series

de palancapara líquidoroscado

El interruptor de caudal de paletas RIV150 es adecuado para sistemas de calefacción o aire acondicionado y sistemas de refrigeración. Se utiliza para controlar el caudal de líquidos no corrosivos. La aleta de acero inoxidable es movida por el caudal que vence la reacción del muelle de retorno. La parte terminal del brazo de la aleta está fijada a un imán primario, que controla un imán secundario situado fuera de la cámara de flujo y montado en la palanca de contacto del microinterruptor. El cabezal eléctrico está separado del equipo mecánico del instrumento y puede sustituirse sin desmontar el interruptor de caudal del circuito hidráulico. Abriendo el plástico protector es posible modificar ligeramente el valor de interrupción ajustando el indicador entre el mínimo y el máximo. La escala de ajuste se refiere al caudal decreciente en posición horizontal. Durante la instalación, debe prestarse atención a la dirección correcta del caudal. Debe preverse una sección libre de tubería delante y detrás del interruptor de caudal igual al menos a cinco veces el diámetro de la propia tubería. DATOS TÉCNICOS ocumentación incluida - Manual de instrucciones en inglés, manual de instrucciones en italiano Protección contra explosiones - Zona segura Temperatura mínima del fluido - -20 °C Temperatura máxima del fluido - 110 °C Tipo de medición - Con contacto Temperatura de almacenamiento -20...+70 °C Temperatura ambiente -20...+70 °C Calibración ajustable - Si Caudal máximo (líquido) - 10 L/min Caudal mínimo (líquido) - 5 L/min Tipo de paleta - Paleta universal
