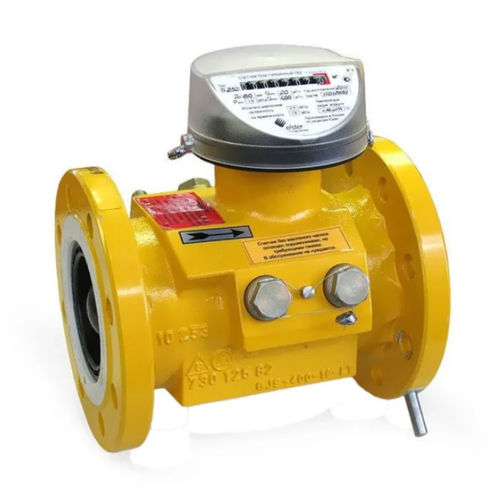

Caudalímetro de turbina TRZ2

magnéticovolumétricopara aire

Homologado según la normativa MID para mediciones fiscales, el medidor de gas de turbina TRZ2 ofrece características excepcionales para garantizar la precisión y la fiabilidad. Cumple las normas EN12261, PED, ASME, ATEX e IECEx, proporcionando la menor incertidumbre de medición y una alta repetibilidad. Equipado con un enderezador de flujo de aluminio, el medidor garantiza mediciones precisas en una amplia gama de aplicaciones. Está disponible en varios tamaños, de G65 a G1000, con un rango de medición máximo de 5 a 1.600 m3/h. Los diámetros nominales van de DN 50 a 150 (2" a 6"), soportando presiones de servicio de 0 a 100 barg, y bridas PN 10-100 y ANSI 150-600. El contador de gas de turbina TRZ2 está diseñado y fabricado de acuerdo con la norma europea para contadores de turbina EN 12261. Como norma, el TRZ2 cumple los requisitos de límite de error de la norma EN 12261, que son los siguientes: ± 1 % para el caudal de 0,2 Qmáx a Qmáx ± 2 % para el caudal de Qmin a 0,2 Qmax. Las revoluciones de la turbina se transmiten al contador mecánico de 8 dígitos situado en el cabezal índice sin presión a través de engranajes y un acoplamiento magnético. Por último, la salida del contador está diseñada para unas condiciones de caudal óptimas y una pérdida de presión reducida tras el proceso de medición. Para una mayor funcionalidad, el contador ofrece opcionalmente pulsos de alta frecuencia NAMUR. CARACTERÍSTICAS DEL PRODUCTO Información medida - Caudal, Caudal volumétrico Tipo de detección - Medición continua Medios medibles - Aire, Nitrógeno N2, Butano, Gas natural Protección contra explosiones - Intrínsecamente seguro atex (Xi)
