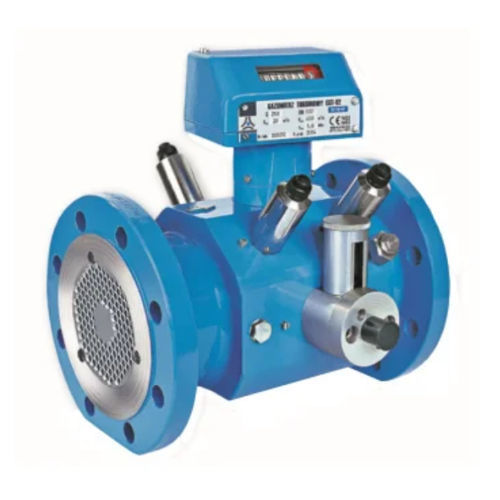

Caudalímetro de turbina CGT-02

volumétricopara aireDN200 - 8"

El funcionamiento del contador de turbina se basa en la idea de proporcionalidad entre la cantidad de gas que pasa por el contador y el número de revoluciones del impulsor. El CGT-02 utiliza un sistema de transmisión mecánico/magnético para activar la unidad de recuento, situada en la parte superior del contador. En ella se muestra el volumen de gas que en condiciones de funcionamiento. La precisión de los cojinetes, junto con las tolerancias exactas de todas las piezas de medición, contribuyen a minimizar las pérdidas de presión. Además, la aplicación de un rectificador de flujo ayuda aún más en este sentido. El cartucho de medición está separado del cuerpo externo del contador, lo que lo preserva de cualquier tensión mecánica causada por una alineación imperfecta de las bridas. El cartucho es totalmente sustituible, lo que garantiza un mantenimiento sencillo. Estos contadores cumplen diversas homologaciones, como MID, ATEX y PED, y se ajustan a la norma EN12261. Su construcción sigue las directrices de la norma ISO 9001 y cumple la norma ISO 9951 DIN 33800. También cumplen los requisitos medioambientales E2 - M2. Estos contadores están disponibles en diferentes tamaños, desde DN50 hasta DN400. La relación estándar es de 1:20, pero existe la opción de solicitar la versión de rangiabilidad de 1:30. Los contadores CGT-02 llevan de serie una lanza de impulsos de baja frecuencia con contacto de láminas antifraude para mediciones volumétricas fiscales. Se pueden añadir hasta cuatro lanzadores de impulsos de alta frecuencia de tipo NAMUR. Características del producto Tipo de detección - Medición continua Tipo de medición - Con contacto Dirección del caudal - Unidireccional Detalles de las entradas y salidas de señal Todas las salidas de señal disponibles - Pulsos, NAMUR Tipo de salida de señal - Pulsos/frecuencia Funciones de salida digital - Volumen, Portata Volumetrica
