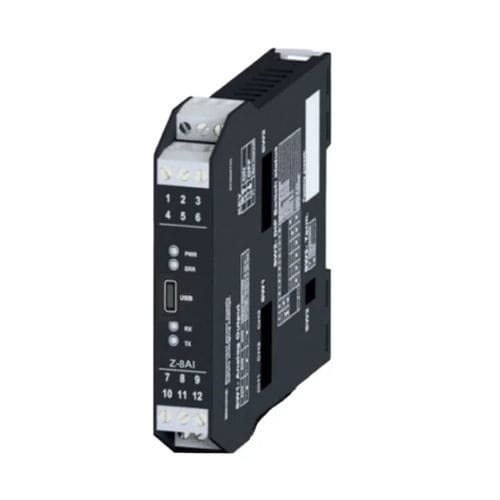

Módulo de tratamiento de señal Z-8AI

La interfaz Z-8AI está diseñada para funcionar como un módulo con 8 entradas capaces de medir tanto tensión como corriente, y utiliza comunicación RS485. Puede alimentarse con una tensión continua de 10 a 40 Vcc o con una tensión alterna de 19 a 28 Vca. Además, puede proporcionar alimentación auxiliar a un máximo de 8 lazos de corriente simultáneamente. El módulo presenta un aislamiento de 1.500 Vca entre las entradas y los circuitos de baja tensión, lo que garantiza la seguridad de las mediciones. Los 8 canales de entrada pueden configurarse para medir tensión o corriente. Los rangos de medida admitidos incluyen ±2,5 Vcc, ±5 Vcc, ±10 Vcc y ±20 mA, con una resolución de 16 bits. Para la comunicación, el módulo emplea una interfaz RS485 de 2 hilos y es compatible con el protocolo esclavo ModBUS RTU. Puede conectarse con un máximo de 64 nodos en la red RS485. La configuración del módulo puede realizarse mediante interruptores DIP o software, lo que ofrece opciones flexibles para satisfacer las necesidades del usuario. CARACTERÍSTICAS DEL PRODUCTO Método de programación - Interruptor DIP, software Documentación incluida - manual de instrucciones en inglés, manual de instrucciones en italiano Montaje - Guía DIN Características principales - Escala cero ajustable, Escala máxima ajustable, Conversiones de señal, Adquisición de señales, Comunicación Modbus RTU DETALLES DE LAS ENTRADAS Y SALIDAS DE SEÑAL Tipo de salida de señal - Puerto serie o USB Detalles de la salida - 1 x Modbus RS485 Detalles de las entradas de señal - 8 entradas bipolares programables en tensión (±2,5 Vcc, ±10 Vcc, impedancia >100 kΩ) o en corriente (±20 mA)
