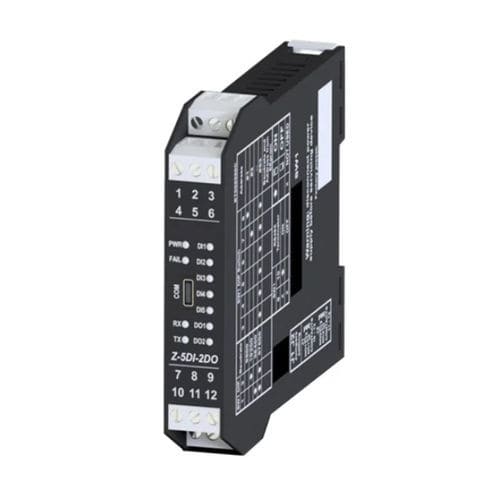

Módulo de tratamiento de señal en riel DIN Z-5DI-2DO

Z-5DI-2DO es un módulo con cinco entradas digitales y dos salidas digitales que utiliza conexión RS485 con protocolo Modbus RTU para la comunicación. Se puede configurar a través de un PC mediante software de configuración. El módulo admite una amplia gama de opciones de alimentación, de 10 a 40 Vcc o de 19 a 28 Vca a 50-60 Hz, con un consumo máximo de 3,5 W. El módulo Z-5DI-2DO dispone de indicadores de estado de alimentación, errores, transmisión y recepción de datos, así como del estado de las entradas y salidas. Tiene un grado de protección IP20 y es apto para su instalación en Categoría II a 300 V. El módulo tiene unas dimensiones aproximadas de 17,5 x 100 x 111 mm y pesa unos 140 g. La carcasa es de material PA6 negro, y las conexiones utilizan terminales de tornillo extraíbles para conductores de hasta 2,5 mm2. Incluye un conector IDC10 trasero para carril DIN 46277 y un puerto Micro USB delantero no aislado para programación. Está diseñado para montaje en carril DIN de 35 mm según la norma IEC EN 60715. También admite la función de intercambio en caliente. En cuanto a la comunicación, el módulo dispone de dos interfaces RS485 de dos hilos con una velocidad de transmisión de hasta 115,20 bps. Soporta el protocolo Modbus RTU como esclavo. El tiempo de comunicación es inferior a 10 ms a 38400 bps. La distancia máxima de comunicación es de 1200 m, y puede soportar hasta 64 nodos sin repetidor. Z-5DI-2DO dispone de cinco canales de entrada optoaislados configurables como PNP o NPN y soporta varios tipos de sensores como reed, contacto, proximidad, PNP y NPN, con una frecuencia máxima de 5 kHz. También incluye cinco totalizadores con un recuento de 32 bits y copia de seguridad en FeRAM.
